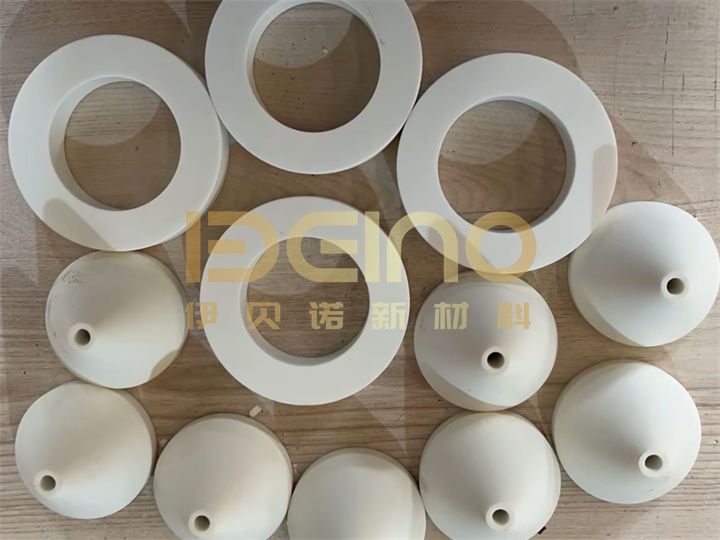

Конические алюминиевые керамические трубы алюминиевые трубы линеры промышленного класса алюминиевые керамические трубы

​Описание продукции

Конические трубы из алюмооксидной керамики применяются в переходных узлах, где изменяется внутренний диаметр или форма канала транспортировки материала. Как правило, они изготавливаются по чертежам для переходников, разгрузочных патрубков, загрузочных конусов и других зон сложной формы, подверженных износу. Керамика обеспечивает износостойкую рабочую поверхность, тогда как окружающий стальной корпус обычно воспринимает конструкционные и монтажные нагрузки.

Конус должен соответствовать сопряженному трубопроводу

Назначение конической керамической футеровки — защитить участок с изменяющимся сечением потока, исключая образование резкого перепада (порога) между двумя разными диаметрами. Корректность ее работы зависит от входного диаметра, выходного диаметра, длины конуса, толщины стенки и профиля соединения.

Если внутренний диаметр керамики не совпадает со смежной трубой, выступающая кромка будет постоянно подвергаться ударам движущихся частиц. В результате локальная турбулентность и ударные нагрузки могут сконцентрировать износ вокруг места соединения, даже если сам керамический материал остается неповрежденным.

По этой причине точность готовых размеров столь же важна, как и марка алюмооксидной керамики.

Цельная керамика для сложной геометрии

Конический участок трудно качественно выложить плоской керамической плиткой. Раскрой и подгонка множества элементов создают дополнительные стыки и неровные переходы.

Цельная коническая труба из алюмооксидной керамики обеспечивает непрерывную внутреннюю поверхность без продольных швов. В зависимости от конструкции оборудования ее можно монтировать на клеевой состав, крепить зажимами, фиксировать механически или устанавливать в качестве сменного вкладыша внутри стального корпуса.

Зоны соединений на обоих концах требуют тщательной проверки. Перед вводом в эксплуатацию необходимо проконтролировать монтажные зазоры, соосность, отсутствие незащищенных участков стали и перепад высот между керамикой и прилегающей трубой.

Технические параметры

Приведенные выше значения являются типовыми характеристиками материалов. Окончательные параметры должны соответствовать согласованной марке керамики и спецификации заказа.

Типовые места установки

Конические трубы из алюмооксидной керамики рекомендуются для:

• Переходников труб и переходных секций
• Узлов загрузки и выгрузки порошковых материалов
• Соединительных элементов систем пневмотранспорта
• Входных и выходных патрубков циклонов
• Оборудования для транспортировки золы и минерального сырья
• Сменных керамических износостойких вкладышей
• Других компонентов с переменным внутренним диаметром

Данное изделие предназначено для контакта с абразивными материалами. Другие функции, такие как удержание давления, электроизоляция, химическая стойкость или работа при высоких температурах, должны оцениваться отдельно в рамках комплексного проектирования оборудования.

Параметры, требующие согласования перед производством

На рабочем чертеже должны быть указаны входной диаметр, выходной диаметр, общая длина, толщина стенки, угол конусности, уступы, пазы и монтажные поверхности. Допуски на размеры должны быть согласованы до начала производства.

Также необходимо предоставить информацию о транспортируемом материале, гранулометрическом составе, рабочей температуре, направлении удара потока, способе монтажа и требуемом количестве. Эти данные помогают подобрать марку керамики и определить необходимость последующей механической обработки.

Часто задаваемые вопросы (FAQ)

Чем коническая керамическая труба отличается от прямой керамической втулки?

Прямая втулка имеет постоянный внутренний диаметр по всей длине. Коническая труба соединяет два разных диаметра или повторяет форму конического участка оборудования.

Возможно ли изготовление по индивидуальным размерам?

Да. Входной и выходной диаметры, длина, толщина стенки, угол конусности, пазы, уступы и монтажные поверхности могут быть выполнены строго по чертежам.

Какую керамику выбрать: 92% или 95% Al2O3?

Керамика с содержанием 95% оксида алюминия, как правило, обладает более высокой плотностью и твердостью. Выбор должен основываться на интенсивности износа, ударных нагрузках, геометрии изделия, требуемых допусках и бюджете проекта.

Можно ли использовать керамическую трубу в качестве несущей трубы?

Обычно она используется как футеровка или сменный износостойкий элемент. Ее нельзя применять в качестве несущей стальной трубы, если только вся конструкция в сборе не была специально спроектирована для этих целей.

Как монтируется керамический элемент?

Монтаж может выполняться с помощью приклеивания, зажимов, механической фиксации или установки в стальной корпус. Выбор подходящего метода зависит от геометрии детали, температуры и сопряженного оборудования.

Как избежать образования ступени износа в месте соединения?

Внутренний диаметр готовой керамической детали должен точно совпадать со смежной трубой или стальным корпусом. Перед производством и монтажом следует проверить соосность, плавность перехода, монтажные зазоры и отсутствие незащищенных стальных поверхностей с обоих торцов.

Компания ELACERA® производит конические трубы из алюмооксидной керамики по согласованным чертежам. Пожалуйста, предоставьте размеры деталей и условия эксплуатации для проведения технической экспертизы перед запуском в производство.
