Алюминиевая керамическая футеровка желоба для транспортировки цементного клинкера

Желоб с футеровкой из оксида алюминия для транспортировки цементного клинкера

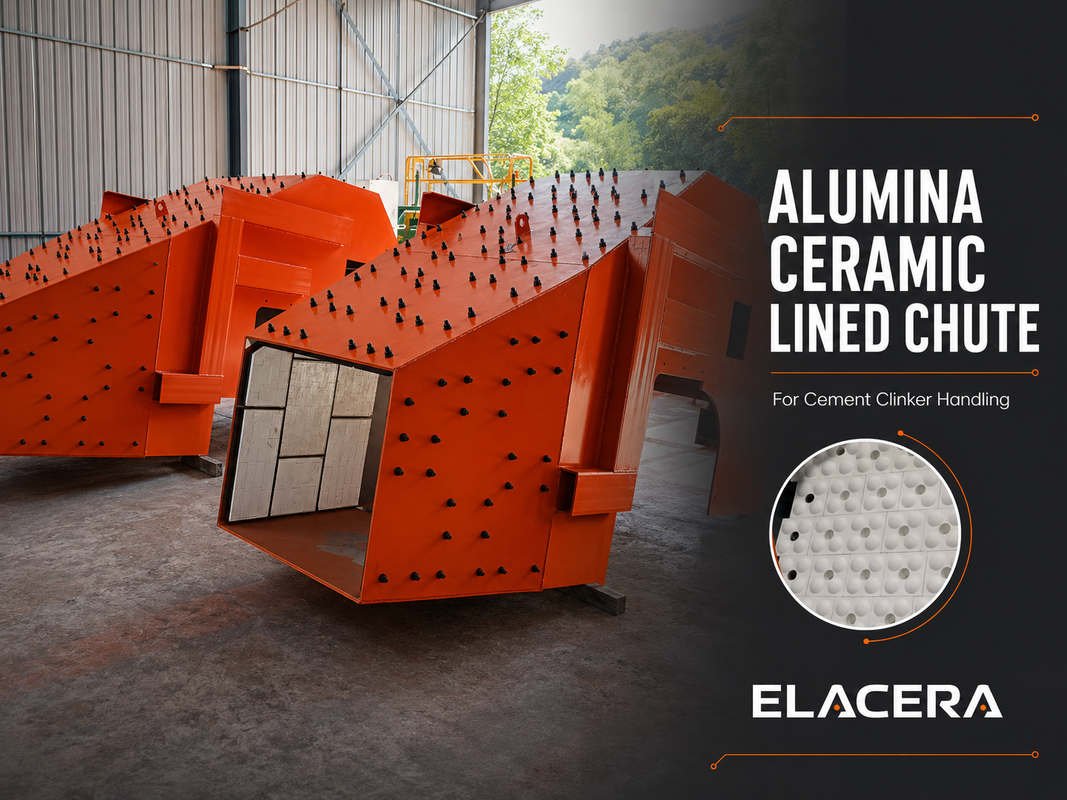

Желоб с футеровкой из оксида алюминия представляет собой сварной стальной желоб, защищенный износостойкой керамической плиткой или блоками. Он предназначен для участков, где цементный клинкер многократно ударяется или скользит по внутренней стальной поверхности во время транспортировки материала.

Размеры корпуса желоба, входного и выходного отверстий, толщина футеровки и конструкция соединения могут быть изготовлены в соответствии с чертежами оборудования заказчика. В зависимости от рабочей температуры, высоты падения, вибрации и положения установки, керамическая футеровка может быть приклеена, механически закреплена с помощью свариваемых плиток или установлена с использованием комбинации обоих методов.

Краткое описание продукта
Желоб с футеровкой из оксида алюминия защищает стальные поверхности от ударного и скользящего износа при транспортировке цементного клинкера. Размеры желоба, расположение керамики и метод крепления могут быть настроены в соответствии с условиями эксплуатации и чертежами оборудования.

Где происходит износ в желобе для клинкера?

Износ внутри желоба для клинкера редко распределяется равномерно.

Материал, поступающий в желоб, может сначала ударяться о поверхность удара, а затем менять направление перед скольжением к выходному отверстию. Это создает несколько возможных зон износа:

• Первая точка удара материала
• Наклонные скользящие поверхности
• Углы и изменения направления
• Зоны у входного и выходного отверстий
• Швы керамики и точки окончания футеровки
• Участки, где поток материала концентрируется

Простая установка одинаковой футеровки по всему желобу может не дать наиболее подходящего результата. Расположение керамики должно быть спроектировано с учетом фактического потока материала и зон концентрированного износа.

Конструкция керамической футеровки

Сначала изготавливается стальной желоб, после чего плитки или блоки из оксида алюминия располагаются на внутренних поверхностях износа.

Размер и расположение керамики выбираются в соответствии с формой желоба. Плоские плитки подходят для больших плоских поверхностей, в то время как для углов, переходов и неровных участков могут потребоваться более мелкие или специально сформированные детали.

По возможности, швы керамики располагаются так, чтобы избежать непрерывных прямых путей в направлении потока материала. Окончание футеровки также должно плавно соединяться с прилегающей стальной или керамически футерованной поверхностью, чтобы уменьшить выступающие края.

Приклеиваемая или свариваемая керамическая футеровка?

Метод крепления керамики должен выбираться в соответствии с фактическими условиями эксплуатации.

Приклеиваемые керамические плитки

Приклеиваемые керамические плитки обеспечивают относительно гладкую внутреннюю поверхность и подходят, когда выбранный клей совместим с рабочей температурой, уровнем удара и положением установки.

Перед установкой стальная поверхность должна быть должным образом подготовлена. Расположение керамики, покрытие клеем и контроль швов являются важными частями процесса футеровки.

Свариваемые керамические плитки

Свариваемые керамические плитки содержат сформированное монтажное отверстие. Во время установки металлический крепежный элемент проходит через это отверстие и приваривается к корпусу стального желоба. Затем используется керамическая крышка для защиты места крепления.

Сама керамика не приваривается напрямую. Металлический крепежный элемент обеспечивает механическое удержание, а клей или подкладочный слой также могут использоваться, если это подходит для условий эксплуатации.

Эта конструкция может быть рассмотрена для желобов, подверженных вибрации, верхнего монтажа, больших керамических секций или условий эксплуатации, где требуется дополнительное механическое удержание.

Комбинированная конструкция футеровки

В разных секциях одного желоба могут использоваться разные методы крепления.

Например, на основной скользящей поверхности могут использоваться приклеиваемые керамические плитки, в то время как на критических участках удара или верхних секциях могут использоваться свариваемые керамические плитки. Окончательный дизайн должен быть подтвержден после рассмотрения температуры, высоты падения, размера частиц и существующего характера износа.

Особенности продукта

• Износостойкая керамика из оксида алюминия защищает поверхность стального желоба
• Расположение керамики может соответствовать прямоугольным, наклонным и переходным конструкциям желоба
• Доступны приклеиваемые, свариваемые или комбинированные методы крепления
• Для различных зон износа могут использоваться различные толщины керамики
• Входные, выходные, фланцевые и опорные конструкции могут быть изготовлены на заказ
• Швы футеровки и зоны окончания располагаются в соответствии с потоком материала
• Окончательные внутренние размеры подтверждаются перед производством
• Могут поставляться как полностью изготовленные желоба, так и компоненты керамической футеровки

Типичная техническая информация

Таблица описывает распространенные варианты изготовления и не является фиксированной спецификацией. Окончательные параметры должны основываться на утвержденном чертеже и информации об эксплуатации.

Проектирование зон ударного и скользящего износа

Ударный и скользящий износ не всегда следует рассматривать одинаково.

Первая зона удара может требовать другой толщины керамики, формы блока или конструкции крепления, чем нижележащая скользящая поверхность. Если материал меняет направление внутри желоба, одна стенка может испытывать гораздо более концентрированный износ, чем противоположная стенка.

Таким образом, при рассмотрении дизайна следует учитывать:

• Направление входа материала
• Высота падения
• Размер и форма частиц
• Температура материала
• Скорость потока
• Угол наклона желоба
• Вибрация и удар
• Существующее место износа
• Требуемый окончательный размер проема

Эти детали помогают определить расположение керамики и предотвратить ненужное уменьшение прохода материала футеровкой.

Толщина керамики и окончательный размер проема

Более толстая керамическая футеровка не обязательно означает лучшую конструкцию желоба.

Увеличение толщины керамики уменьшает окончательные внутренние размеры. Это может повлиять на поток материала, особенно вблизи узких выходных отверстий, переходов или существующих точек соединения.

Перед изготовлением следует подтвердить как требование защиты от износа, так и окончательный размер проема. Различные толщины футеровки могут использоваться в отдельных зонах, если характер износа четко понятен.

Изготовление и контроль

Производство начинается с рассмотрения чертежа желоба заказчика и информации об эксплуатации. Корпус из стали изготавливается до того, как будет выполнено расположение керамики в соответствии с внутренней геометрией.

В процессе изготовления проверяются следующие моменты:

• Размеры стального желоба и ориентация соединения
• Керамический материал и толщина
• Покрытие футеровки
• Расположение швов керамики
• Состояние крепления и склеивания
• Углы и переходные зоны
• Детали окончания футеровки
• Окончательные размеры входного и выходного отверстий

Особое внимание уделяется мелким отрезанным деталям, выступающим стальным краям и резким внутренним ступеням, которые могут стать слабыми местами при транспортировке материала.

Типичные области применения

Желоба с футеровкой из оксида алюминия могут использоваться в зонах транспортировки абразивных материалов, таких как:

• Желоба для транспортировки цементного клинкера
• Переходные участки разгрузки охладителя
• Входные и выходные желоба ковшовых элеваторов
• Точки перегрузки конвейера
• Секции разгрузки силосов и бункеров
• Системы транспортировки сырья
• Оборудование для транспортировки абразивных порошков и сыпучих материалов

При аномально высоких температурах, сильных ударах, коррозии или влажных материалах условия эксплуатации должны быть рассмотрены отдельно перед выбором конструкции футеровки.

Полный желоб или компоненты керамической футеровки

Доступны оба формата поставки.

Полностью футерованный керамикой желоб может быть изготовлен при предоставлении заказчиком утвержденного производственного чертежа. Этот вариант позволяет проверить стальную конструкцию, расположение керамики и детали соединения как единый узел.

Для существующего оборудования, ремонтируемого или футерованного на месте, также могут поставляться керамические плитки, свариваемые плитки или предварительно собранные секции футеровки в соответствии с размерами и требованиями к установке.

Информация, необходимая для расчета стоимости

При запросе расчета стоимости, пожалуйста, предоставьте следующую информацию:

• Чертеж желоба или основные размеры
• Размеры входного и выходного отверстий
• Направление потока материала
• Угол установки желоба
• Транспортируемый материал
• Размер частиц
• Температура материала
• Высота падения
• Скорость потока или производительность
• Существующее место износа
• Требуемая толщина керамики, если указана
• Материал и толщина корпуса стали, если требуется
• Предпочтительный метод соединения и крепления

Если метод крепления керамики не выбран, варианты приклеивания и сваривания могут быть рассмотрены после подтверждения информации об эксплуатации.

Часто задаваемые вопросы

Является ли желоб с футеровкой из свариваемой керамики тем же, что и сварной стальной желоб?

Нет. Корпус стального желоба изготавливается сваркой, в то время как «свариваемая керамика» относится к керамическим плиткам с монтажными отверстиями для металлических крепежных элементов. Сама керамика не приваривается напрямую к стали.

Следует ли использовать приклеиваемые или свариваемые керамические плитки?

Выбор зависит от температуры, вибрации, удара, размера керамики и положения установки. Приклеиваемые плитки обеспечивают гладкую поверхность футеровки, в то время как свариваемые плитки обеспечивают механическое удержание. Некоторые желоба используют обе конструкции в разных зонах износа.

Может ли желоб быть изготовлен по существующему чертежу?

Да. Корпус стали, входное и выходное отверстия, опоры и детали соединения могут быть изготовлены в соответствии с утвержденным чертежом. Толщина керамики должна учитываться при проверке окончательных внутренних размеров.

Можно ли использовать разную толщину керамики в одном желобе?

Да. Когда зоны ударного и скользящего износа четко определены, для разных секций могут использоваться различные толщины футеровки или формы керамики.

Можно ли поставлять только керамическую футеровку?

Да. Керамические плитки, свариваемые керамические плитки и выбранные компоненты футеровки могут поставляться для установки заказчиком. Перед производством требуются подробные размеры и информация об эксплуатации.

Запросить техническую экспертизу

Отправьте нам чертеж вашего желоба, информацию о материале и сведения о существующем износе. Мы рассмотрим вероятную зону удара, зону скользящего износа, расположение керамики и метод крепления перед подготовкой технического предложения.

ELACERA | Решения для защиты от износа
