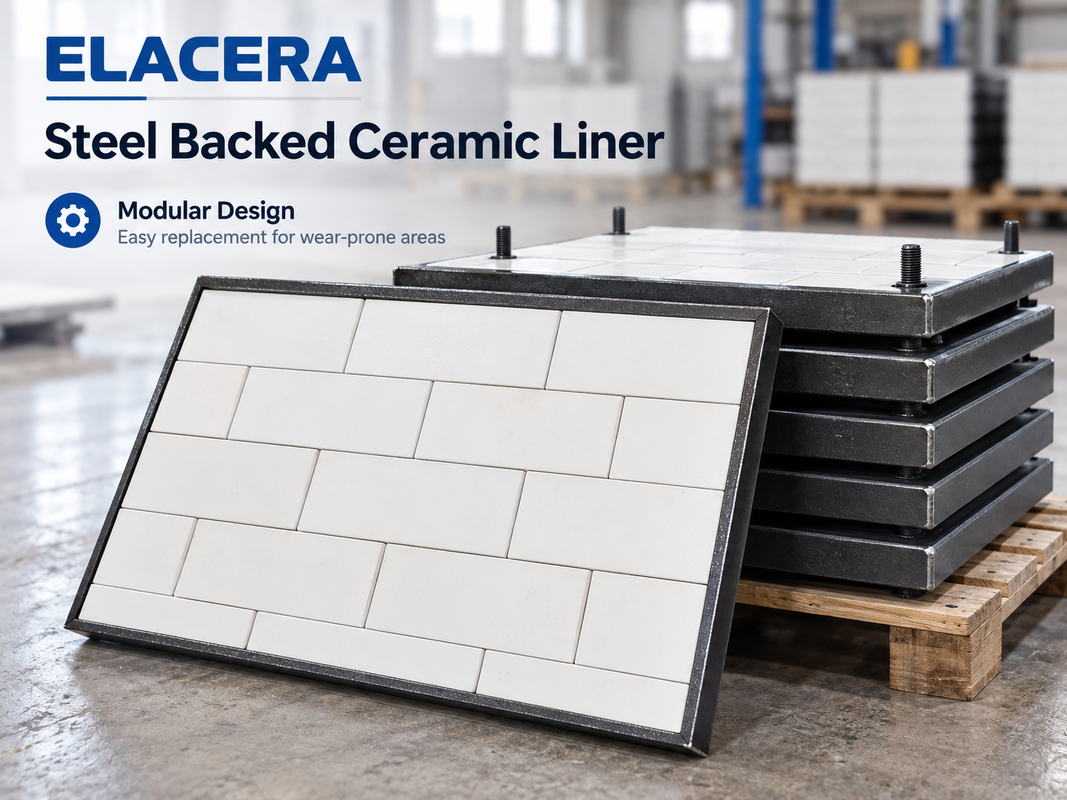

Стальная футеровка из глиноземной керамики для желобов и бункеров

Краткое описание продукта
Керамические облицовки ELACERA с стальной подкладкой используют высокоалюминиевые керамические плитки, прикрепленные к изготовленной стальной подкладке.и оборудования для переноса, подверженного сильному скользящему абразию, а стальная опора позволяет удобную механическую установку и замену.

А.Керамическая подкладка с подложкой из сталиэто модульная панель защиты от износа, состоящая из износостойких керамических черепиц из алюминия, закрепленных на изготовленной стальной подставной пластине.

Он в основном используется в парашютах, погрузчиках, контейнерах, пунктах передачи и других оборудованиях для обработки сыпучих материалов, где непрерывное скольжение абразивных материалов приводит к быстрому износу поверхности оборудования.

В отличие от керамико-каучук-стальной композитной облицовки, эта конструкцияне содержит слоя резиновой подушкиКерамика обеспечивает износостойкую рабочую поверхность, в то время как стальная опора обеспечивает конструктивную поддержку панели и позволяет установить или заменить полную обшивку как единое целое.

Структура продукции

Вкладка состоит из двух основных частей:

Керамический слой из алюминия
Керамические плитки с высоким содержанием алюминия образуют поверхность контакта с материалом.и другие абразивные сыпучие материалы.

Стальная подставная плита
Стальная плита поддерживает керамический слой и обеспечивает прочную базу для установки.сложенные края, или индивидуальные стальные рамы.

Размер, керамическое устройство и положение установки могут быть произведены в соответствии с утвержденным чертежом.

Зачем использовать керамические облицовки со стальным покрытием?

Для больших поверхностей оборудования непосредственное склеивание отдельных керамических плиток на оборудование может потребовать значительного времени установки и затруднить будущее обслуживание.

При использовании керамической подкладки с стальной подкладкой керамическая подкладка предварительно смонтируется на стальной пластине перед установкой.

Это дает несколько практических преимуществ:

• модульная установка
• более легкая замена подкладки
• более короткое время обслуживания
• устойчивое керамическое устройство
• удобная предварительная изготовление
• настраиваемые места для установки

Если износ сосредоточен в определенной области, отдельные панели могут быть заменены без переодевания всей поверхности оборудования.

Проектирован для скольжения

Различные условия износа требуют различных конструкций обшивки.

Для применений с сильным ударом от больших частиц композитная облицовка из керамики, резины и стали может обеспечить лучшую амортизацию удара.

Керамическая + стальная облицовка более подходит там, где скользящий абразив является доминирующим механизмом износа, и предпочтительна жесткая модульная структура облицовки.

Типичные условия эксплуатации включают:

• непрерывное скольжение материала
• обращение с абразивным порошком
• мелкие или средние частицы
• умеренное воздействие
• ограниченное пространство для установки
• Механически установленные панели облицовки

Поэтому выбор линейки должен основываться на фактическом механизме износа, а не только на толщине керамики.

Построение керамической плитки

Алюминиевые керамические плитки могут быть расположены в пошаговом порядке.

Это помогает избежать длинных непрерывных соединений в направлении потока материала и создает более непрерывную износостойкую поверхность.

Керамическая компоновка может регулироваться в соответствии:

• направление потока материала
• размер частиц
• скорость материала
• угол удара
• геометрия оборудования
• ожидаемая модель износа

Для нестандартного или нестандартного оборудования мы можем изготовить керамические плитки и стальные подпорные пластины по чертежам заказчика.

Варианты установки

Керамические облицовки с стальной подкладкой могут поставляться с различными конструкциями монтажа.

Обычные варианты включают:

• сварные штыки
• шнурки с нитками
• монтажные отверстия
• сварные стальные рамы
• специальные фиксирующие конструкции

Подпорная плита позволяет собрать панель линейки до того, как она достигнет места, уменьшая керамическую установку внутри оборудования.

Это особенно полезно, когда время отключения ограничено.

Типичные применения

Керамические облицовки со стальной подкладкой обычно устанавливаются в:

• переходные шлюзы
• Спускные шлюзы
• лопатки
• контейнеры
• бункеры
• кормильцы
• пункты передачи
• оборудование для обработки угля
• оборудование для обработки цемента
• оборудование для переработки полезных ископаемых
• системы транспортировки порошка

Они особенно подходят для плоских или относительно простых поверхностей износа, где модульные панели могут быть механически установлены.

Промышленность

Типичные отрасли включают:

Цементные заводы

Клинкер, сырье, системы обработки летящего пепла и порошка.

Добыча и переработка полезных ископаемых
Оборудование для передачи руды, концентрата и абразивных минералов.

Электростанции
Оборудование для обработки угля, пепла и порошков.

Сталелитейные предприятия
Системы транспортировки сырья, кокса, синтера и пыли.

Порты и грузовые терминалы
Парашюты для перевозки сыпучего материала и грузовое оборудование.

Химическая и порошкообработка
Оборудование для обработки абразивных порошков и гранулированных материалов.

Производство на заказ

Керамические облицовки ELACERA со стальной подкладкой могут быть изготовлены в соответствии с фактическими размерами оборудования и условиями эксплуатации.

Доступная настройка включает:

• длина и ширина лайнера
• общая толщина
• толщина керамики
• толщина стальной плиты
• размеры керамической плитки
• Устройство плитки
• Количество монтажных штанг
• положение болта
• форма стальной рамы
• дизайн края
• Устройство установки

Для проектов замены для технической оценки могут быть использованы существующие чертежи облицовки, чертежи оборудования или измерения образцов.

Информация, необходимая для отбора

Для того, чтобы рекомендовать подходящую конструкцию облицовки, полезно предоставить:

• перемещаемый материал
• размер частиц
• рабочая температура
• скорость материала
• Условия удара
• положение установки
• существующий материал облицовки
• размеры линейки
• ожидаемый срок службы
• чертеж установки

Эта информация помогает определить подходящую толщину керамики, стальную подложку и способ установки.

Производство и инспекция

Стальная опора изготавливается сначала в соответствии с подтвержденными размерами и конструкцией установки.

Алюминиевые керамические плитки затем разрезаются и расположены в соответствии с геометрией панели, прежде чем быть надежно закреплены на стальной подложке.

Перед отправкой готовые облицовки можно проверить на наличие:

• общие размеры
• керамическая композиция
• состояние скрепления
• места для установки
• изготовление стали
• состояние поверхности
• количество и идентификация

Для крупных проектов отдельные панели также могут быть пронумерованы в соответствии с чертежом установки.

Упаковка и перевозка

Керамические подкладки с стальной подкладкой упаковываются в зависимости от их размера, веса и способа транспортировки.

Тяжелые панели обычно упаковываются на усиленные поддоны или в деревянные чехлы, чтобы предотвратить движение и повреждение во время транспортировки.

Экспортная упаковка может быть подготовлена для морской перевозки, воздушной перевозки или мультимодального транспорта.

Частые вопросы

1Что такое стальная керамическая оболочка?
Это износостойкая облицовка, изготовленная из глинозема керамической плитки, закрепленной на стальной подставной пластине.

2В чем разница между керамической подкладкой на стальной основе и керамической резиновой стальной подкладкой?
Керамическая оболочка с стальной подкладкой содержит только керамику и сталь. Керамическая резиновая стальная оболочка также содержит слой резины для дополнительной подушки.

3Когда следует выбрать керамическую и стальную облицовки?
Как правило, он подходит для тех случаев, когда основным механизмом износа является скользящее изношение, и требуется жесткая модульная структура облицовки.

4Можно ли настроить размеры линейки?
Да, размер панели, толщина керамики, толщина стали, и положения крепления все могут быть изготовлены согласно чертежам.

5Можно ли сварку на задней части?
Да, сварные болты, болты, отверстия и другие монтажные конструкции можно настроить.

6Может ли керамическая схема следовать направлению потока материала?
Размер и расположение плитки можно оптимизировать в соответствии с геометрией оборудования и направлением износа.

7Какая информация требуется для предложения?
Пожалуйста, укажите размеры или чертежи облицовки, толщину керамики, толщину стальной пластины, конструкцию установки, количество и основные условия эксплуатации.

8Можно ли изготовить заменные облицовки из существующих образцов?
Да, существующие чертежи, измерения образцов или размеры оборудования могут быть использованы для оценки и воспроизведения.
