Алюминиевый керамический гидроциклонный шпигатный подкладка

Описание продукта

Вкладыши для сливных отверстий гидроциклонов из оксида алюминия для работы с абразивными суспензиями. Изготовление вкладышей для вершин по чертежам, образцам и требуемым размерам отверстий.

Сливное отверстие, также называемое вершиной, является одной из самых маленьких частей гидроциклона, но оно работает в одной из самых требовательных зон износа.

Во время классификации суспензия из нижнего слива проходит через это отверстие с высокой скоростью. Твердые частицы постоянно контактируют с внутренней поверхностью, а комбинация абразивного износа, локальной турбулентности и высокой концентрации твердых веществ может постепенно увеличивать диаметр выходного отверстия.

Для ремонтных бригад беспокойство вызывает не только то, что вкладыш в конечном итоге изнашивается.

По мере изменения отверстия вершины изменяется и состояние нижнего слива. Это может повлиять на работу гидроциклона и стабильность разделения, плотность нижнего слива и общую консистенцию процесса.

Именно поэтому мы обычно рассматриваем вкладыш сливного отверстия гидроциклона какизносостойкий компонент и компонент, определяющий размеры.

Для применений с высокоабразивными минеральными суспензиями вкладыш сливного отверстия из оксида алюминия может обеспечить более стабильную, износостойкую поверхность, где обычные эластомерные вкладыши изнашиваются слишком быстро или где поддержание геометрии выходного отверстия особенно важно.

Почему вершина так быстро изнашивается

Вершина постоянно подвергается воздействию концентрированных твердых частиц, выходящих из гидроциклона.

По сравнению со многими другими поверхностями оборудования, износ здесь сильно локализован. Площадь выходного отверстия относительно мала, скорость суспензии высока, и частицы многократно проходят через одну и ту же внутреннюю поверхность.

В зависимости от руды, распределения частиц по размерам, концентрации суспензии и рабочего давления, характер износа не всегда может быть равномерным.

На практике мы часто уделяем особое внимание:

• внутреннему отверстию,
• переходу входа,
• краю разгрузки,
• и любой локальной области, где поток суспензии нарушается.

Как только эти области начинают изнашиваться, внутренний диаметр может постепенно увеличиваться.

Большее отверстие может по-прежнему выглядеть механически приемлемым, но с точки зрения эксплуатации геометрия уже отличается от первоначальной конструкции.

Это одна из причин, почему простой вопрос: «Как долго прослужит вкладыш?» — обычно недостаточно.

Лучший вопрос:

Насколько хорошо вкладыш может поддерживать требуемую геометрию вершины на протяжении всего срока службы?

Почему оксид алюминия используется в сливных отверстиях гидроциклонов

Оксид алюминия широко используется в оборудовании для работы с абразивными материалами благодаря своей высокой твердости и хорошей стойкости к скользящему износу.

В сливном отверстии гидроциклона керамика образует износостойкую поверхность, непосредственно контактирующую с суспензией, в то время как окружающий корпус или опорная конструкция обеспечивают механическое соединение с циклоном.

Для подходящих применений основным преимуществом является не только более медленная потеря материала.

Керамический вкладыш также может помочь поддерживать более стабильный внутренний диаметр с течением времени, поскольку износостойкая поверхность не эродирует так быстро, как многие более мягкие материалы.

Это может быть особенно полезно на предприятиях по переработке минералов, работающих с абразивными материалами, такими как железная руда, медная руда, золотая руда, сырье для обогащения угля или другие минеральные суспензии.

Однако керамика не всегда является лучшим решением для каждого гидроциклона.

Если условия эксплуатации включают сильные удары от крупных частиц, сильные механические нагрузки или плохую поддержку при установке, конструкцию вкладыша необходимо тщательно проанализировать.

Выбор материала всегда должен соответствовать фактическому механизму износа.

Типичная информация о продукте

Внутренний диаметр имеет большее значение, чем ожидают многие покупатели

Когда клиенты отправляют нам запрос на вкладыши для вершин гидроциклонов, одним из первых размеров, которые мы проверяем, является готовый внутренний диаметр.

Это не просто производственный размер.

Это часть условий эксплуатации гидроциклона.

Два вкладыша могут выглядеть почти одинаково снаружи, но разный внутренний диаметр может создать разное отверстие нижнего слива.

Поэтому для запасных частей мы предпочитаем подтверждать оригинальный чертеж вкладыша, существующие размеры или образец перед производством.

Основные размеры обычно включают:

наружный диаметр, общую высоту, готовый диаметр отверстия, толщину стенки, установочные размеры и детали соединения.

Если вкладыш устанавливается в металлический корпус или полиуретановый компонент, важны также размеры интерфейса.

Керамический компонент, который обладает высокой износостойкостью, но неправильно подходит к существующей сборке, не является практичным решением.

Цельный керамический вкладыш или конструкция с керамической облицовкой?

Конструкции сливных отверстий гидроциклонов различаются у разных производителей и на разных предприятиях.

В некоторых случаях используется относительно простая керамическая вставка, в то время как в других случаях требуется, чтобы керамический износостойкий компонент работал совместно со стальной, резиновой или полиуретановой опорной конструкцией.

Мы не рекомендуем принимать решение о конструкции только по фотографии продукта.

Правильная конструкция зависит от фактического метода сборки, рабочей нагрузки, требуемого размера отверстия и процедуры замены.

Для проектов по изготовлению запасных частей мы обычно анализируем оригинальный компонент, а затем решаем, следует ли производить керамику в виде:

• цельного керамического вкладыша из оксида алюминия,
• керамической вставки, установленной во внешний корпус,
• или индивидуального керамического износостойкого компонента, изготовленного в соответствии с существующей сборкой вершины.

Для керамических деталей сложной геометрии или относительно толстых секций также необходимо тщательно учитывать формование и обжиг, поскольку контроль размеров становится более сложным по мере усложнения размера и формы компонента.

Это одна из областей, где опыт работы с промышленными керамическими износостойкими деталями важнее, чем просто указание процента оксида алюминия.

Что мы проверяем перед рекомендацией керамического вкладыша сливного отверстия

Для нового проекта мы обычно хотим понять гидроциклон, прежде чем обсуждать окончательную конструкцию керамики.

Наиболее полезной информацией обычно является модель гидроциклона, существующий размер вершины, требуемый готовый диаметр отверстия, материал суспензии, примерный размер частиц, концентрация твердых веществ и текущий материал вкладыша.

Характер износа существующей детали также очень полезен.

Например, если существующий вкладыш показывает относительно равномерный внутренний абразивный износ, решение может быть простым.

Если одна сторона сильно изношена, а противоположная сторона остается относительно неповрежденной, это может указывать на проблему с потоком, выравниванием или эксплуатацией, которую следует учитывать перед простой заменой материала.

Фотографии изношенного компонента часто могут рассказать нам больше, чем общее заявление, такое как «вкладыш изнашивается слишком быстро».

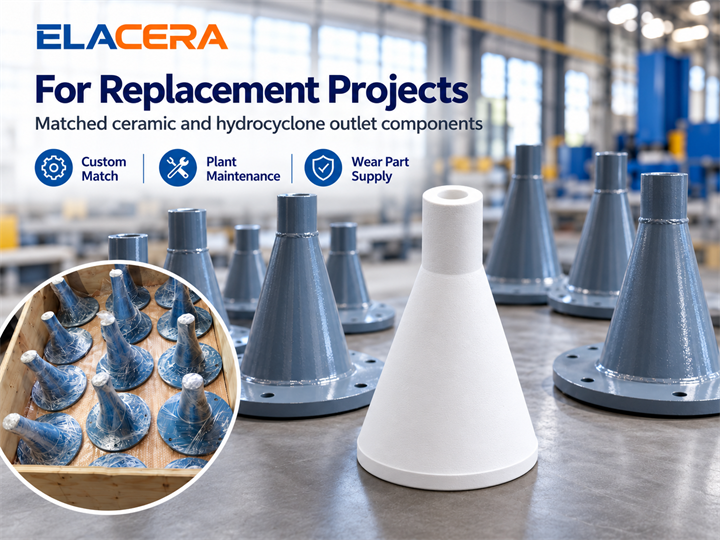

Индивидуальные керамические вкладыши сливных отверстий из оксида алюминия для проектов по замене

Большинство износостойких деталей гидроциклонов не являются универсальными.

Даже при одинаковом номинальном размере циклона конструкция вершины, внешние размеры и метод сборки могут различаться у разных производителей оборудования.

По этой причине ELACERA может производить керамические вкладыши сливных отверстий гидроциклонов из оксида алюминия в соответствии с чертежами заказчика, образцами или подтвержденными размерами.

Для проектов по замене наша главная задача — чтобы керамический компонент не только обеспечивал износостойкость, но и точно соответствовал существующему оборудованию для практической установки и эксплуатации.

Перед производством мы обычно подтверждаем критические размеры и требуемый интерфейс с окружающим компонентом.

После обжига и финишной обработки диаметр отверстия и основные установочные размеры проверяются снова перед отгрузкой.

Для ремонтных бригад это помогает уменьшить одну из наиболее распространенных проблем с индивидуальными керамическими износостойкими деталями:

вкладыш выглядит правильно, но не подходит при доставке на объект.

Износостойкая деталь должна защищать процесс, а не только оборудование

Вкладыши сливных отверстий гидроциклонов относительно малы по сравнению с трубопроводами, циклонами или насосами для суспензий.

Но их расположение делает их важными.

Когда вершина изнашивается, проблема заключается не только в стоимости замены. Изменение геометрии выходного отверстия может постепенно повлиять на работу циклона.

Именно поэтому мы предпочитаем рассматривать сливное отверстие как компонент, подверженный износу в процессе, а не просто как запасную керамическую часть.

Правильное решение должно учитывать обе стороны проблемы:

износостойкость и стабильность размеров.

Если вы заменяете существующий вкладыш сливного отверстия или вершины гидроциклона, отправка нам оригинального чертежа, фотографий изношенной детали или ключевых размеров обычно является самым быстрым способом оценить, подходит ли керамическое решение из оксида алюминия.
