Стальная труба, футерованная втулками из алюмооксидной керамики, для транспортировки абразивных материалов

ОПИСАНИЕ ПРОДУКЦИИ

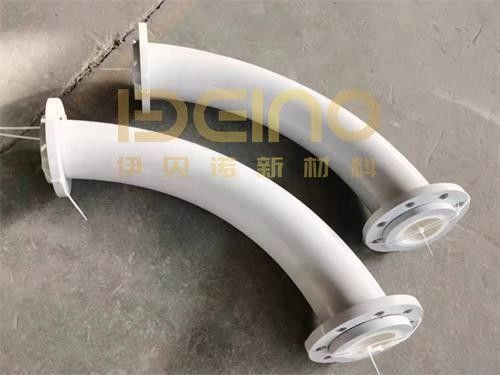

Стальные трубы с футеровкой из алюмооксидных керамических втулок ELACERA® сочетают в себе стальную наружную оболочку и сплошной износостойкий слой из высокоглиноземистой керамики. Они разработаны для систем пневматического и механического транспорта золы, угольной пыли, цемента, шлака, минералов и других абразивных материалов. Прямые трубы, отводы и другие трубные секции могут быть изготовлены по индивидуальному заказу в соответствии с фактическими условиями эксплуатации.

Почему транспортные трубы изнашиваются неравномерно?

Абразивные частицы изнашивают различные участки трубопровода с разной скоростью. Износ обычно концентрируется на отводах, переходах, стыках труб и в других местах, где материал меняет направление или скорость движения.

При локальном истончении стенки могут возникать протечки, даже если большая часть трубы остается пригодной к эксплуатации. Это приводит к частым заменам, незапланированным простоям и увеличению затрат на техническое обслуживание.

Как устроена конструкция с керамическими втулками?

Наружная стальная труба обеспечивает механическую прочность и надежность монтажа. Внутри трубы втулки из высокоглиноземистой керамики образуют сплошную износостойкую поверхность по всей окружности, предотвращая прямой контакт абразивных материалов со стальной стенкой.

В отличие от традиционной футеровки керамической плиткой, цельная керамическая втулка не имеет продольных швов. Отдельные втулки устанавливаются секция за секцией по всей длине трубы. Соосность стыков, чистовой внутренний диаметр и переходы на фланцевых концах должны строго контролироваться для обеспечения однородного внутреннего проточного тракта.

Почему стоит выбрать трубы с футеровкой керамическими втулками?

• Защита от абразивного износа трением по всей окружности
• Отсутствие продольных швов керамической плитки
• Сниженный риск оголения стали между керамическими элементами
• Гладкая внутренняя поверхность для транспортировки порошков
• Стальная наружная оболочка обеспечивает конструкционную прочность
• Индивидуальный подбор диаметра, длины трубы, толщины футеровки и типа соединения
• Подходит для прямых труб, отводов и других нестандартных секций

Более толстая керамическая футеровка не всегда является лучшим решением. Правильная конструкция должна соответствовать твердости материала, размеру частиц, скорости потока, углу падения, рабочей температуре и геометрии трубы.

Технические параметры алюмооксидных керамических втулок

Конфигурация труб с футеровкой керамическими втулками

Типичные области применения

Стальные трубы с футеровкой керамическими втулками обычно применяются в:

Системах пневматического золоудаления

Трубопроводах подачи угольной пыли

Линиях транспортировки цемента и сырьевых материалов

Системах транспортировки минералов и хвостов обогащения

Трубопроводах для пыли и шлака на металлургических заводах

Другом оборудовании для транспортировки абразивных порошков

Выбор с учетом условий износа

Для точного подбора перед определением толщины керамики необходимо проанализировать зоны износа. Отводы, подверженные концентрированному ударному воздействию частиц, могут требовать иной конструкции, чем прямые трубы, подвергающиеся в основном абразивному износу скольжения.

Пожалуйста, укажите транспортируемый материал, размер частиц, скорость потока, рабочую температуру, размеры трубы, способ соединения и предоставьте монтажный чертеж. Эта информация позволит правильно спроектировать расположение керамических втулок и внутренние переходы.

Вопросы и ответы

В чем разница между керамической втулкой и футеровкой керамической плиткой?

Керамическая втулка обеспечивает защиту по всей окружности без продольных межплиточных швов. Керамическая плитка обычно выбирается для больших диаметров или участков труб, где установка цельных втулок невозможна.

Можно ли использовать керамические втулки в отводах?

Да. Керамические втулки могут быть изготовлены и скомпонованы в соответствии с диаметром отвода, радиусом изгиба и внутренней геометрией.

Возможно ли индивидуальное исполнение наружной стальной трубы?

Да. Углеродистая или нержавеющая сталь может быть выбрана в зависимости от условий монтажа, температуры, требований к коррозионной стойкости и прочности конструкции.

Каков срок службы трубы с футеровкой керамическими втулками?

Фактический срок службы зависит от транспортируемого материала, размера частиц, скорости потока, угла падения, температуры и времени работы. Эти условия необходимо проанализировать до составления оценки срока службы.

Какая информация требуется для расчета стоимости?

Пожалуйста, предоставьте чертеж трубы, размеры, транспортируемый материал, размер частиц, скорость потока, температуру, стандарт соединения и необходимое количество.

Если один и тот же участок трубопровода подвергается частой замене, отправьте эксплуатационные данные и чертеж в ELACERA®. Наша техническая команда проанализирует механизм износа и порекомендует подходящую конструкцию футеровки керамическими втулками.
