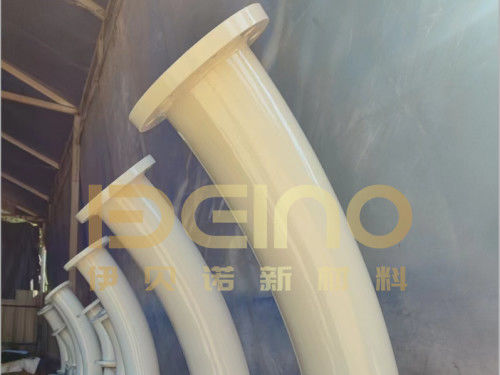

Промышленные керамические трубы из алюминия

Промышленная труба из корундовой керамики предназначена для защиты стальных трубопроводов от истирания, вызванного золой, угольной пылью, пылью клинкера, минеральным концентратом, хвостами и другими абразивными материалами.

Эта износостойкая керамическая труба сочетает в себе изготовленный стальной корпус с плотно подогнанными корундовыми керамическими плитками. Стальная труба обеспечивает структурную поддержку, в то время как керамическая футеровка защищает внутреннюю поверхность от скользящего истирания и локальных ударов частиц.

Окончательные размеры, материалы и детали футеровки зависят от утвержденного чертежа и условий эксплуатации.

Почему изогнутые трубы изнашиваются быстрее?

Материал не следует изгибу, не меняя направления. Когда частицы попадают в изогнутую секцию, инерция может направлять их к внешнему радиусу трубы. Это концентрирует удары и истирание в меньшей области.

Наиболее уязвимые места часто:

Внешняя дуга изгиба

Вход в изгиб, где материал впервые меняет направление

Переход между прямыми и изогнутыми участками

Области с резким изменением внутреннего диаметра

Керамические края, обращенные к входящему материалу

Концы фланцев с открытой сталью или неравномерными внутренними переходами

Поэтому труба может выйти из строя, даже если большая часть ее керамической футеровки остается неповрежденной. Конструкция должна защищать фактическую зону износа, а не выбирать толщину керамики только по номинальному диаметру трубы.

При сильных направленных ударах можно рассмотреть более толстую керамику или усиленную футеровку на внешней дуге, сохраняя при этом требуемый чистовой внутренний диаметр.

Расположение керамических плиток является частью конструкции защиты от износа

Производительность трубы с керамической футеровкой зависит не только от твердости керамики.

Размер плитки и кривизна трубы

Размеры керамических плиток должны соответствовать внутреннему диаметру и кривизне трубы. Слишком большие плитки могут неточно следовать по внутренней поверхности, а чрезмерно маленькие плитки создают больше стыков.

Цель состоит в том, чтобы добиться однородной поверхности футеровки с контролируемыми зазорами и стабильным контактом между керамикой и подготовленным стальным корпусом.

Расположение стыков

По возможности, керамические стыки смещаются так, чтобы непрерывные линии стыков не становились прямыми путями износа. На изгибах ориентация плиток также должна быть рассмотрена относительно направления потока материала.

Выступающие края, открытые зазоры и плохо выровненные стыки могут нарушать поток и подвергать отдельные плитки концентрированным ударам.

Переходы на концах трубы

Керамическая футеровка должна чисто заканчиваться у фланцев и сварных соединений. Открытый стальной край или резкое изменение внутреннего диаметра могут стать первой точкой износа.

Поэтому соединение со следующим участком трубы должно рассматриваться как часть конструкции футеровки, особенно в системах пневмотранспорта.

Труба с горячим изгибом или изготовленный отвод?

Стальной корпус может быть изготовлен как цельноформованный отвод или как сборный сегментный отвод. Соответствующий вариант зависит от диаметра трубы, радиуса изгиба, толщины стенки, компоновки и технологичности изготовления.

Цельный отвод не автоматически более износостойкий в каждом применении. Срок службы также зависит от направления удара частиц, толщины керамики, выравнивания плиток, надежности склеивания и защиты внешней дуги.

Что может и чего не может делать керамическая футеровка

Корундовая керамика обеспечивает твердую рабочую поверхность, которая может уменьшить прямой износ стальной трубы. Когда плитки правильно подогнаны и выровнены, внутренний проход также может оставаться относительно постоянным.

Однако керамическая футеровка не должна оцениваться отдельно от всей сборки трубы:

• Предел рабочей температуры зависит от системы склеивания или крепления, а не только от керамики.
• Химическая совместимость должна включать керамику, материал стыка, систему склеивания и открытую сталь.
• Керамическая футеровка не компенсирует неподходящую толщину стенки трубы, стандарт фланца или расчет на давление.
• Срок службы нельзя предсказать только по твердости керамики.
• Заявления, такие как фиксированное кратное увеличение срока службы стальной трубы, ненадежны без информации о материале, скорости, угле удара и предыдущем характере износа.
•


Типичные задачи транспортировки

Трубы с футеровкой из корундовых керамических плиток могут рассматриваться для:

• Транспортировка золы-уноса, донной золы и пылевидного угля
• Обработка цементного сырья, пыли клинкера и готового цемента
• Трубопроводы для минерального концентрата, хвостов и закладки шахт
• Системы транспортировки угольной суспензии и подготовки угля
• Транспортировка извести, гипса и совместимых суспензий
• Порошка кремнезема и других абразивных минеральных материалов
• Системы транспортировки пыли сталелитейных заводов и сыпучих материалов

Сухой пневмотранспорт, самотечный поток и транспортировка суспензий создают различные механизмы износа. Поэтому структура футеровки должна выбираться в соответствии с фактическим процессом, а не только по названию отрасли.

Как готовится и проверяется труба

Перед началом футеровки размеры трубы, геометрия изгиба, ориентация фланца и состояние внутренней поверхности проверяются по утвержденному чертежу.

Процесс установки фокусируется на:

Подготовка стальной поверхности

Подгонка керамических плиток и последовательность установки

Выравнивание плиток по окружности трубы

Ширина стыка и смещенное расположение

Защита внешней дуги на изогнутых участках

Чистовой внутренний диаметр

Завершение керамической футеровки на обоих концах

Окончательная проверка включает состояние внутренней футеровки, размеры трубы и фланцев, внешний вид сварных швов, ориентацию фланцев и соответствие утвержденному чертежу.

Упаковка изогнутых и фланцевых секций труб

Готовые трубы закрепляются в усиленных деревянных ящиках или на подходящих стальных рамах в зависимости от их размера и веса.

Фланцевые поверхности, керамические отверстия и концы труб защищены от ударов, влаги и попадания посторонних материалов. Длинные или изогнутые секции поддерживаются в подходящих местах для уменьшения движения во время погрузки и транспортировки.

Начните с карты износа, а не только с диаметра трубы

Для точной рекомендации по футеровке, пожалуйста, предоставьте:

• Чертеж трубопровода и количество
• Переносимый материал
• Размер частиц или концентрация суспензии
• Скорость транспортировки или расход
• Рабочая температура и давление
• Материал и толщина стенки существующей трубы
• Текущее положение износа и история эксплуатации
• Требуемый чистовой внутренний диаметр
• Стандарт соединения и фланца
• Фотографии изношенной трубы на объекте, если имеются

Фотография, показывающая, где произошел предыдущий отказ трубы, часто может предоставить более полезную информацию, чем общий запрос на «более толстую керамику».

Вопросы покупателей

Это цельная корундовая керамическая труба?

Нет. Это композитная труба, состоящая из стального корпуса, изоляционного слоя и корундовых керамических плиток. Сталь обеспечивает структурную поддержку, а керамика защищает внутреннюю поверхность от износа.

Можно ли устанавливать керамические плитки как в прямые трубы, так и в отводы?

Да. Размеры и расположение плиток регулируются в зависимости от диаметра и кривизны трубы. Отводы требуют дополнительного внимания к внешней дуге и направлению входа материала.

Следует ли использовать одинаковую толщину керамики по всей длине отвода?

Не обязательно. Однородная футеровка может использоваться при умеренном износе, в то время как сильные направленные удары могут потребовать дополнительной защиты на внешней дуге. Чистовой внутренний диаметр все равно должен быть проверен.

Подходит ли эта труба для высокотемпературной транспортировки?

Возможно, но температурный предел должен основываться на всей конструкции установки. Керамика может выдерживать высокие температуры, в то время как система склеивания или крепления может иметь другой рабочий предел.

Устойчива ли труба к кислотам, щелочам и суспензиям?

Корундовая керамика обладает хорошей химической стабильностью во многих промышленных средах, но вся труба, включая систему склеивания, стыки и стальной корпус, должна быть проверена на совместимость с фактической средой.

Что лучше: цельный отвод или сегментный отвод?

Ни одна из конструкций не является автоматически лучшей для каждого проекта. Выбор зависит от требуемого диаметра, радиуса изгиба, допуска на размеры, технологичности изготовления и направления износа.

Что следует отправить для получения коммерческого предложения?

Пожалуйста, отправьте чертеж трубы, количество, переносимый материал, условия эксплуатации, требуемую толщину керамики, чистовой внутренний диаметр и стандарт соединения. При замене изношенной трубы приложите фотографии, показывающие поврежденную область.

При рассмотрении существующей проблемы износа Elacera® учитывает направление потока, геометрию изгиба, изношенное положение и внутренние переходы перед тем, как рекомендовать расположение керамических плиток.
