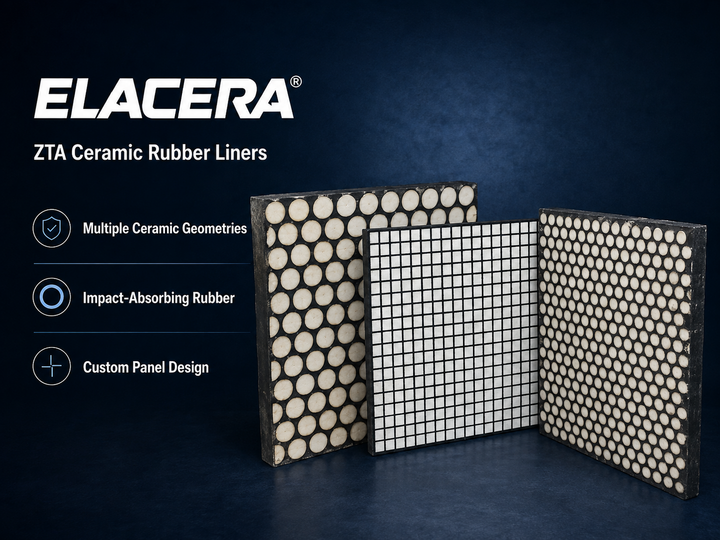

Керамическая резиновая подкладка ZTA для высокоупорных водопадов

Описание продукта

Композитные футеровки из цирконий-усиленной керамики (ZTA) и резины разработаны для зон износа, где обычные футеровки из оксида алюминия могут быть повреждены повторяющимися ударами, крупными частицами или при большой высоте падения материала.

Футеровка сочетает в себе цирконий-усиленную керамику из оксида алюминия с ударопоглощающим резиновым слоем. Для механического монтажа и модульной замены может быть добавлена опциональная стальная опорная пластина. Эта конструкция обеспечивает как износостойкость, так и защиту от ударов для сложного оборудования для транспортировки сыпучих материалов.

Почему зоны износа с высоким ударным воздействием нуждаются в ZTA-керамике?

Обычная керамика из оксида алюминия обеспечивает превосходную стойкость к скользящему износу. Однако в перегрузочных узлах, работающих с крупными или острыми частицами, повторяющиеся прямые удары могут привести к растрескиванию керамики, сколам кромок или преждевременному выходу футеровки из строя.

ZTA-керамика содержит диоксид циркония в матрице из оксида алюминия. Механизм упрочнения диоксидом циркония помогает повысить трещиностойкость, делая керамику более подходящей для комбинированного износа и ударных нагрузок.

Резиновый слой под керамикой также помогает поглощать энергию удара и снижать напряжение, передаваемое на поверхность керамики.

Для применений, где преобладает скользящий износ с ограниченным ударным воздействием, обычные футеровки из оксида алюминия могут оставаться более экономичным выбором. Композитные футеровки из ZTA-керамики и резины рекомендуются, когда ударное повреждение является основной причиной выхода футеровки из строя.

Доступные конструкции футеровок

Двухкомпонентная футеровка: керамика + резина

Плитки ZTA-керамики вулканизируются в резиновую основу. Эта конструкция подходит для прямого приклеивания к подготовленным стальным поверхностям и может адаптироваться к некоторым изогнутым или неровным участкам оборудования.

Трехкомпонентная футеровка: керамика + резина + сталь

ZTA-керамика, резина и стальная опорная пластина вулканизируются в интегрированную панель футеровки. Стальная основа поддерживает механическое крепление и упрощает замену отдельных секций футеровки.

Окончательная конструкция, толщина и метод крепления должны выбираться в соответствии с чертежом оборудования и фактическими условиями эксплуатации.

Рекомендуемые области применения

Композитные футеровки из ZTA-керамики и резины могут использоваться в:

• Перегрузочные желоба в горнодобывающей и перерабатывающей промышленности
• Зоны выгрузки дробилок и вибрационных грохотов
• Бункеры и накопительные емкости
• Перегрузочные узлы конвейеров
• Зоны подачи материала с большой высоты падения
• Оборудование для транспортировки угля, руды и заполнителей
• Другие зоны, подверженные комбинированному износу и повторяющимся ударам

Типичные технические данные

Приведенные выше значения являются типичными данными о продукте. Окончательные технические требования должны быть подтверждены в соответствии с утвержденной спецификацией и условиями эксплуатации.

Доступные размеры и конструкции

Как выбрать правильную футеровку

Наиболее подходящая футеровка не должна выбираться только по толщине керамики. Необходимо учитывать весь механизм износа.

Пожалуйста, предоставьте следующую информацию перед выбором:

• Обрабатываемый материал и размер частиц

• Высота падения материала и направление удара

• Скорость потока материала или скорость транспортировки

• Рабочая температура

• Существующая футеровка и фактические условия эксплуатации

• Чертеж оборудования и пространство для установки

• Основной режим отказа: истирание, удар или отрыв керамики

На основании этой информации Elacera сможет рекомендовать размер керамики, толщину резины, стальную основу и метод крепления.

Часто задаваемые вопросы

В чем разница между ZTA и стандартными футеровками из оксида алюминия?

Стандартная керамика из оксида алюминия, как правило, подходит для скользящего износа. ZTA-керамика обеспечивает более высокую трещиностойкость и предпочтительна, когда износ сочетается с повторяющимися ударами.

Почему под ZTA-керамику добавляется резина?

Резиновый слой смягчает удары, поглощает вибрацию и снижает концентрированное напряжение на керамических плитках.

Когда следует выбирать трехкомпонентную футеровку?

Футеровка керамика-резина-сталь подходит, когда требуется механическое крепление, модульная установка или более простая замена.

Можно ли изготовить панели и керамические плитки по индивидуальному заказу?

Да. Размеры панелей, геометрия керамики, толщина резины, толщина стали и конструкция крепления могут быть изготовлены по утвержденному чертежу.

Может ли футеровка работать при температуре 1700°C?

Температура не должна выбираться только по номинальной температуре керамики. Допустимая рабочая температура композитной футеровки ограничена ее резиной, клеем и конструкцией установки. Фактическая температура должна быть подтверждена до производства.

Какая информация требуется для расчета стоимости?

Пожалуйста, предоставьте чертеж оборудования, размеры футеровки, требуемое количество, обрабатываемый материал, размер частиц, высоту падения, рабочую температуру и текущую проблему износа.

Поддержка в защите от износа

Керамика с высокой твердостью не является автоматически лучшим решением для каждой зоны износа. Правильная футеровка должна соответствовать фактическому сочетанию истирания, удара и условий установки.

Отправьте нам чертеж вашего оборудования и информацию об эксплуатации. Elacera поможет оценить, является ли обычная футеровка из оксида алюминия или композитная футеровка из ZTA-керамики и резины более подходящей для вашего применения.
