Колена для бетононасосов - Экстремальная износостойкость и устойчивость к истиранию

Описание продукта

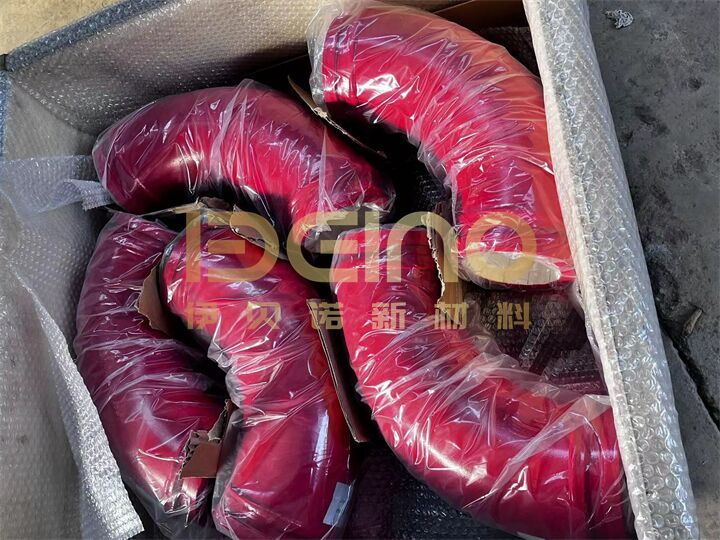

Отводы с керамической футеровкой ELACERA® представляют собой сменные быстроизнашивающиеся детали для автобетононасосов. Небольшие высокопрочные керамические плитки плотно прилегают к внутренней поверхности, с особым акцентом на внешнем радиусе, где крупный заполнитель вызывает наибольший ударный и абразивный износ. Стальной отвод воспринимает конструкционные и соединительные нагрузки, а керамическая футеровка защищает поверхность, контактирующую с бетоном.

Характеристики продукта

Износ концентрируется на внешнем радиусе изгиба

Отвод бетононасоса изнашивается неравномерно по всей окружности. При изменении направления движения бетона крупный заполнитель прижимается к внешнему радиусу отвода. Повторяющиеся удары и скольжение постепенно разрушают материал в этой зоне, в то время как внутренний радиус может оставаться практически пригодным к использованию.

Интенсивность износа также зависит от радиуса изгиба, давления подачи, фракции заполнителя и консистенции бетонной смеси. По этой причине схема укладки керамики должна следовать фактическому направлению потока материала, а не рассматриваться как простая облицовка.

Мелкая керамическая плитка, используемая внутри отвода, точнее повторяет изогнутую поверхность по сравнению с крупными плоскими пластинами. В процессе производства положение плитки, ширина швов и зона покрытия внешнего изгиба проверяются до окончательной сборки.

Типичные параметры ZTA-керамики

Приведенные выше значения характеризуют керамический материал, используемый для данного продукта. Окончательные параметры должны соответствовать согласованной марке, методу испытаний и спецификации заказа.

Точность посадки так же важна, как и твердость керамики

На практике сменный отвод нельзя выбирать только по номинальному диаметру. Два отвода DN125 могут иметь разные углы изгиба, радиусы центральной оси, размеры концевых буртиков или монтажную длину.

Неправильный стык на любом из концов может создать выступающий край внутри трубопровода. Бетон и заполнитель, многократно ударяясь о выступающий край, могут вызвать локальный износ, турбулентность или налипание материала. Неправильные размеры буртиков также могут ухудшить монтаж хомутов и нарушить герметичность.

Перед запуском в производство необходимо сверить со существующей бетоноводной линией следующие данные:

• Номинальный внутренний диаметр
• Угол отвода
• Радиус центральной оси
• Общая и монтажная длина
• Тип и размеры концевых буртиков
• Толщина стенки и керамической футеровки
• Модель автобетононасоса или оригинальный номер детали
• Расположение зоны наибольшего износа

При наличии старого отвода образец или понятный чертеж с размерами служит более надежным источником данных, чем просто модель оборудования.

Монтаж и проверка

Перед установкой отвода проверьте стыки на обоих концах на предмет открытой стали, отслоившихся элементов керамики или явной ступеньки между футеровкой и примыкающей трубой. Буртики под хомуты и уплотнительные поверхности должны быть чистыми и правильно отцентрованными.

После установки отвод не должен притягиваться в рабочее положение усилием затяжки хомута. Перекос создает дополнительную нагрузку на буртики и может привести к неровному внутреннему переходу. Также следует проверить опоры бетоновода, чтобы отвод не испытывал нагрузок от незакрепленного прямого участка.

Периодический осмотр должен быть сосредоточен на внешнем радиусе, зонах перехода керамики в сталь на обоих концах и соединениях с хомутами. В этих местах начинающийся износ обычно проявляется раньше, чем на окрашенной внешней поверхности.

Часто задаваемые вопросы

Почему внешний радиус отвода бетононасоса изнашивается первым?

Бетон и заполнитель продолжают двигаться наружу при изменении направления потока. Это приводит к концентрации ударных нагрузок и абразивного износа на внешнем радиусе отвода.

Укладывается ли керамика по всей окружности?

Схема укладки керамики зависит от конструкции отвода и условий эксплуатации. Возможна поставка с футеровкой по всей окружности, при этом на внешнем изгибе может применяться усиленная схема укладки там, где ударное воздействие наиболее интенсивно.

Можно ли подобрать отвод, зная только размер DN125?

Нет. Необходимо также подтвердить угол изгиба, радиус центральной оси, монтажную длину, размеры буртиков и оригинальный номер детали.

Почему внутри отвода используется мелкая керамическая плитка?

Элементы меньшего размера точнее повторяют изогнутую внутреннюю поверхность. Они также позволяют схеме футеровки точно соответствовать геометрии изгиба и концентрировать защиту в зоне основного износа.

Можно ли изготовить отвод по старому образцу?

Да. Имеющийся отвод можно использовать для подтверждения угла, радиуса, концевых соединений и монтажных размеров. Критически важные размеры все же необходимо утвердить перед производством.

Что необходимо проверить при замене отвода?

Проверьте концевые переходы, буртики под хомуты, уплотнительные поверхности, состояние керамики и соосность бетоновода. В местах соединений не должно быть отслоения футеровки, открытой стали или значительной внутренней ступеньки.

Для заказа замены укажите оригинальный номер детали, а также угол отвода, радиус центральной оси, размеры концевых элементов и фотографии зоны износа. ELACERA® проверит все детали сопряжения перед производством.
