Устойчивость к давлению Устойчивая к износу керамическая обшитая стальная труба с высокой устойчивостью к ударам

Описание продукта:

Трубы Elacera с глиноземно-керамической футеровкой предназначены для систем пневматической транспортировки, перекачивающих летучую золу, угольный порошок, клинкер, известняк и абразивные минеральные порошки. Уменьшите износ труб, утечки и незапланированные остановки с помощью профессионального керамического решения для защиты от износа.

На многих электростанциях, цементных заводах, горнодобывающих предприятиях и линиях по переработке порошков износ трубопроводов является не только проблемой технического обслуживания. Это часто является причиной утечек золы, нестабильной эффективности транспортировки, аварийных остановок, неоднократной замены колен, переходов и прямых труб.

При движении абразивных порошков внутри стального трубопровода с высокой скоростью повреждение обычно начинается с одних и тех же мест: колен, переходников, тройников, вводов труб и зон воздействия. Сначала износ может проявляться только в виде утончения внутренней стенки. Но как только стенка трубы изнашивается, проблема быстро становится более серьезной — утечка материала, загрязнение пылью, остановка производства и срочные ремонтные работы.

Для этого типа абразивных систем пневмотранспорта разработаны трубы Elacera с керамическим покрытием из глинозема. Вместо того, чтобы полагаться только на прочность стальной трубы, мы наносим на внутреннюю изнашиваемую поверхность футеровку из оксида алюминия высокой твердости. Керамический слой непосредственно обращен к абразивному материалу, а стальная оболочка обеспечивает прочность конструкции и поддержку установки.

Почему обычные стальные трубы так быстро выходят из строя

В системах пневматической транспортировки такие материалы, как летучая зола, угольный порошок, клинкерный порошок, известняковый порошок и минеральный порошок, транспортируются под давлением воздуха или потоком воздуха. Частицы непрерывно ударяются и скользят по внутренней стенке трубы. Чем выше скорость транспортировки и чем тверже частицы, тем сильнее становится износ.

К наиболее частым проблемам износа относятся:

Быстрое утончение на коленях трубы

Местный износ переходников и тройников

Утечка материала из соединений труб или зон удара

Частая замена участков труб с коротким сроком эксплуатации.

Высокие затраты на техническое обслуживание, вызванные неожиданными отключениями

Загрязнение пылью вокруг конвейерных линий.

Для многих заводов замена самой трубы — не самые большие затраты. Реальные затраты складываются из простоев, труда, очистки, задержки производства и повторного планирования технического обслуживания.

Керамическая футеровка для транспортировки абразивного порошка

Назначение керамической трубы простое: защитить внутреннюю поверхность трубопровода от постоянного абразивного износа.

В трубах с керамической футеровкой Elacera в качестве рабочей футеровки используется износостойкая глиноземная керамика. Керамика из глинозема имеет гораздо более высокую твердость, чем обычная сталь, и обеспечивает высокую устойчивость к истиранию при скольжении и ударам частиц. Это делает его подходящим для конвейерных систем, в которых обычные стальные трубы, трубы с резиновым покрытием или традиционные износостойкие материалы не могут обеспечить достаточно длительный срок службы.

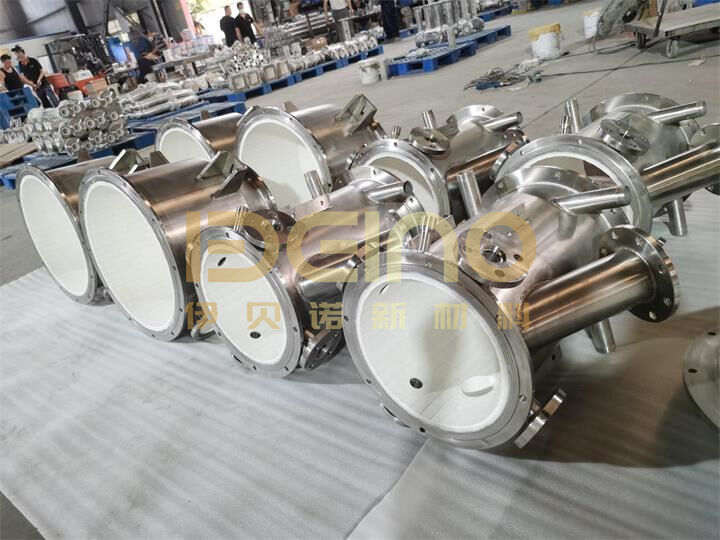

Наша система труб с керамической облицовкой может поставляться в следующих вариантах:

Прямая труба с керамической облицовкой

Локоть с керамической облицовкой

Редуктор с керамической футеровкой

Тройник с керамической подкладкой

Труба для транспортировки золы с керамической футеровкой

Труба для подачи угольного порошка с керамической футеровкой

Фитинги с керамической футеровкой для пневмотранспортных линий

Различные керамические конструкции могут быть выбраны в зависимости от диаметра трубы, транспортируемого материала, рабочей температуры, давления и места износа.

Где обычно используются трубы с керамической облицовкой

Трубы Elacera с керамическим покрытием из глинозема широко используются в отраслях, где по трубопроводам транспортируются сухие порошки или абразивные частицы.

Типичные области применения включают в себя:

Транспортировка летучей золы на электростанциях

Транспортировка угольного порошка на теплоэлектростанциях и сталелитейных заводах

Транспортировка клинкерного порошка и цементного порошка

Транспортировка известнякового порошка

Транспортировка минерального порошка на горнодобывающих и перерабатывающих предприятиях

Перенос абразивного порошка в химической и металлургической промышленности.

Пневматические конвейерные системы с высоким износом колен и переходников.

Для многих клиентов наиболее серьезный износ происходит неравномерно по всему трубопроводу. Обычно он появляется на коленях, переходниках и деталях, меняющих направление. Вот почему мы часто рекомендуем начинать работу по снижению износа в первую очередь с участков повышенного риска.

Структура продукта

Типичная труба с футеровкой из глиноземной керамики включает три функциональных слоя:

В зависимости от условий эксплуатации могут использоваться керамические плитки, керамические кольца, керамические цилиндры или керамические сегменты специальной формы. Для колен и переходников часто требуются индивидуальные керамические конструкции, чтобы соответствовать внутренней кривизне и уменьшить слабые места в зонах повышенного износа.

Основные преимущества

Увеличенный срок службы в абразивных условиях

Керамическая футеровка защищает стенку трубы от прямого контакта с абразивными материалами. Это помогает продлить срок службы колен, переходников и прямых участков труб в тяжелых условиях транспортировки.

Меньше незапланированных остановок

Износ труб часто происходит внезапно, особенно в местах изгибов или ударов. Использование труб с керамической облицовкой может снизить риск неожиданной утечки и экстренной замены.

Более низкая частота технического обслуживания

Более длительный срок службы трубопровода означает меньшее количество остановок, меньшую трудовую занятость и меньшую нагрузку на операторов электростанций при техническом обслуживании.

Лучшая защита мест ношения ключей

Вместо замены всей конвейерной линии клиенты могут сосредоточиться на наиболее поврежденных участках, таких как колена, переходники, тройники и зоны впуска.

Адаптировано для различных условий работы

Диаметр трубы, толщина футеровки, тип керамики, стандарт фланца, длина трубы, угол изгиба и метод соединения могут быть настроены в соответствии с требованиями проекта.

Почему выбирают Элацеру

Elacera — это бренд износостойкой керамики компании Hunan Ybeinuo New Material Co., Ltd. Мы специализируемся на решениях по защите от износа керамики для промышленного оборудования и конвейерных систем.

Наша цель — не только поставлять керамические детали, но и помочь клиентам снизить износ оборудования, частоту технического обслуживания и время простоя производства. От труб и колен с керамической облицовкой до керамических резиновых вкладышей, керамических гильз и индивидуальных изнашиваемых компонентов — мы предлагаем практические решения, основанные на реальных условиях работы.

Если ваш трубопровод пневматической транспортировки страдает от частого износа, утечек или неоднократной замены труб, компания Elacera может помочь вам оценить место износа и порекомендовать подходящее решение для труб с керамической футеровкой.

Часто задаваемые вопросы

Какие материалы могут транспортировать трубы с керамической облицовкой?

Они обычно используются для летучей золы, угольного порошка, клинкерного порошка, цементного порошка, известнякового порошка, минерального порошка и других абразивных сухих материалов.

Какая часть трубопровода обычно изнашивается быстрее всего?

Колена, переходники, тройники и зоны воздействия обычно изнашиваются быстрее, чем прямые участки трубы, поскольку в этих положениях материал меняет направление или скорость.

Можно ли изготовить керамическую трубу по чертежам?

Да. Диаметр трубы, длина, угол изгиба, радиус, стандарт фланца и толщина керамической футеровки могут быть настроены в соответствии с чертежами или требованиями проекта.

Подходит ли глиноземная керамика для пневматической транспортировки?

Да. Керамика из глинозема широко используется в системах пневмотранспорта, поскольку она обеспечивает высокую твердость и высокую устойчивость к износу абразивными частицами.

Можете ли вы поставить как прямые трубы, так и колена?

Да. Мы можем поставить прямые трубы с керамическим покрытием, колена, переходники, тройники и фитинги специальной формы.

Какая информация необходима для предложения?

Чертежи, размер трубы, транспортируемый материал, рабочая температура, давление, количество и фотографии положения износа помогут составить точное предложение.

Что лучше: 92% или 95% глинозема?

Оба могут использоваться в зависимости от условий работы и бюджета. Для более тяжелых условий износа часто рекомендуется использовать 95% глиноземную керамику.

Могут ли трубы с керамической облицовкой снизить затраты на техническое обслуживание?

Да. Защищая внутреннюю стенку трубы от истирания, трубы с керамическим покрытием могут снизить частоту замены, объем работ по техническому обслуживанию и риск простоя.
