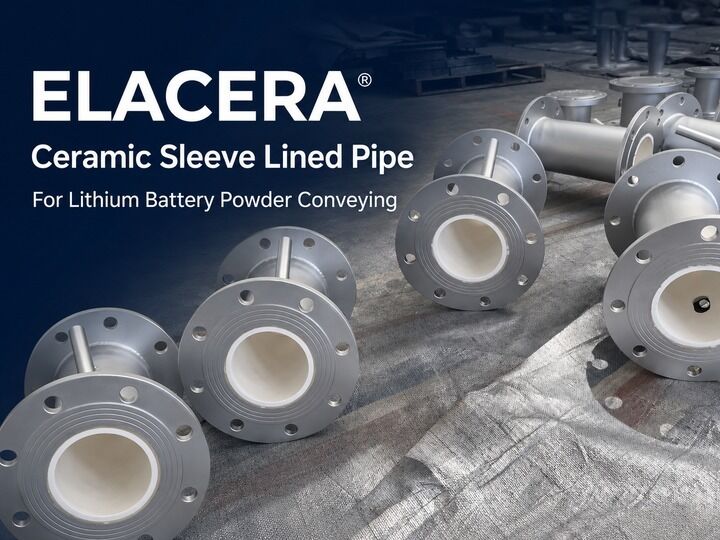

Труба с керамической футеровкой из нержавеющей стали для транспортировки порошка литиевых батарей

​Описание продукта

В линии транспортировки порошка литиевых батарей практический вопрос заключается не просто в том, керамика тверже нержавеющей стали. Реальный вопрос в том, остается ли вся поверхность контакта с порошком — включая керамические соединения, переходы фланцев и изменения внутреннего диаметра — защищенной и правильно выровненной.

Эта футерованная труба с керамическими втулками для транспортировки порошка литиевых батарей использует цельные кольца из 95% оксида алюминия внутри внешней трубы из нержавеющей стали SUS304 или SUS316L. Каждое кольцо обеспечивает всестороннюю защиту от износа, а фланцевые концы позволяют секции трубы соединяться с существующей системой транспортировки.

Марка керамики и все материалы, контактирующие с порошком, должны быть подтверждены в соответствии с транспортируемым порошком и требованиями процесса заказчика.

Параметры продукта

Приведенные выше спецификации являются общими ориентирами. Окончательные материалы, размеры и конструкция зависят от утвержденного чертежа и требований процесса.

ПОЧЕМУ ИЗНОС ТРУБ МОЖЕТ СТАТЬ ПРОБЛЕМОЙ КАЧЕСТВА МАТЕРИАЛА?

Мелкие порошки катодных или анодных материалов могут непрерывно скользить и сталкиваться со стенкой трубы во время транспортировки. Более высокая скорость, изменения внутреннего диаметра и локальная турбулентность могут концентрировать износ в относительно небольшой области.

Если внутренний металлический слой обнажается, результатом может быть нечто большее, чем просто изношенная труба. Прямой контакт порошка с металлической поверхностью также может увеличить риск нежелательного металлического загрязнения.

Таким образом, конструкция защиты от износа для транспортировки порошка литиевых батарей должна отвечать на два вопроса:

• Где материал в первую очередь будет воздействовать на трубу?
• Может ли внутренняя керамическая поверхность оставаться непрерывной в местах соединений и стыков?

Требуемый уровень контроля загрязнений варьируется в зависимости от процессов. Поэтому клеевой состав для керамики, материал соединений и другие материалы, контактирующие с порошком, должны быть проверены на соответствие фактической спецификации материалов заказчика.

ГДЕ ОБЫЧНО НАЧИНАЕТСЯ ИЗНОС?

Прямая труба может показаться менее критичной, чем колено, но локальный износ все же может развиваться в следующих местах:

• Переходы на концах фланцев
• Несоосные соединения керамических колец
• Резкие изменения внутреннего диаметра
• Обнаженные края керамики
• Входные отверстия труб, куда порошок поступает под углом
• Места, где локальная турбулентность нарушает нормальный поток

Небольшой внутренний уступ может многократно перехватывать движущиеся частицы. Если одно керамическое кольцо не выровнено со следующим, соединение может нарушить поток порошка и сконцентрировать абразивное воздействие вокруг обнаженного края.

По этой причине выравнивание внутреннего диаметра и переходы на концах могут быть так же важны, как твердость и толщина керамики.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ ЦЕЛЬНЫЕ КЕРАМИЧЕСКИЕ КОЛЬЦА?

Каждая керамическая втулка формируется как цельное кольцо и покрывает всю внутреннюю окружность трубы. Множество колец собираются вдоль длины трубы, создавая непрерывный керамический поток.

По сравнению с отдельными керамическими плитками, конструкция втулки не имеет продольных стыков плиток, идущих в направлении потока материала. Это уменьшает количество возможных обнаженных зазоров и создает более однородную внутреннюю поверхность.

Однако труба с футеровкой из керамических втулок не полностью свободна от стыков. Стыки все еще существуют между отдельными кольцами. Эти стыки должны быть плотными и правильно выровненными, чтобы ни один приподнятый край керамики не был обращен к поступающему материалу.

Таким образом, ценность конструкции втулки заключается не просто в «большем количестве керамики». Она заключается в контроле количества, направления и выравнивания стыков.

Какая структура футеровки подходит для трубы?

Керамические втулки не являются автоматически лучшим решением для каждой трубы. Большие диаметры, сложные фитинги, сильные удары или необычные внутренние формы могут потребовать керамических плиток или отдельно спроектированной структуры футеровки.

Пять деталей конструкции, которые имеют значение

Чистый внутренний диаметр

Толщина керамики уменьшает доступный внутренний диаметр трубы. Выбор более толстой футеровки без проверки чистого внутреннего диаметра может изменить скорость транспортировки и характер потока. Требуемый чистый внутренний диаметр должен быть подтвержден до окончательного определения размеров керамических колец.

Выравнивание керамических колец

Смежные кольца должны оставаться концентричными и образовывать непрерывный внутренний проход. Несоосность может создавать приподнятые ступени, которые подвергаются повторяющимся ударам частиц и ускоряют локальный износ.

Переход на фланцевом конце

Керамическая футеровка должна чисто заканчиваться на обоих концах трубы. Обнаженный металлический край, незащищенный зазор или резкий внутренний уступ рядом с фланцем могут стать ранней точкой износа. Там, где требуется строгий контроль металлического контакта, весь интерфейс фланца и его соединение со следующей секцией трубы должны быть рассмотрены.

Связующие материалы и условия эксплуатации

Связующая система должна выбираться в соответствии с фактической температурой, вибрацией и рабочей средой. Одна только твердость керамики не определяет рабочий предел полной футерованной трубы.

Конструкция трубы и фланца

Марка нержавеющей стали, толщина стенки трубы, стандарт фланца и класс давления должны соответствовать чертежу трубопровода и требованиям системы. Керамическая футеровка обеспечивает защиту от износа, но ее не следует использовать для компенсации неподходящей конструкции стальной трубы или фланца.

SUS304 или SUS316L?

Доступны внешние трубы из нержавеющей стали SUS304 и SUS316L.

Окончательный выбор должен основываться на технологическом процессе, спецификации заказчика и конструкции трубопровода. SUS316L может быть выбран для более требовательных химических сред, но он не является автоматически необходимым для каждой линии транспортировки порошка литиевых батарей.

Марка нержавеющей стали, указанная на утвержденном чертеже, всегда имеет приоритет.

Что следует проверить перед составлением предложения?

Перед выбором толщины керамики или подготовкой предложения полезно подтвердить:

• Транспортируемый порошок и спецификация материала
• Размер частиц и скорость транспортировки
• Рабочая температура и давление
• Существующее место износа и характер отказа
• Требуемый чистый внутренний диаметр
• Переходы фланцев и изменения внутреннего диаметра
• Требуемая марка нержавеющей стали
• Стандарт фланца и класс давления
• Вибрация, удар или частая разборка
• Требования к металлическому загрязнению и материалам, контактирующим с порошком

Эти детали помогают определить, подходит ли цельная керамическая втулка и где конструкция трубы требует дополнительного внимания.

Производство и контроль

Перед сборкой труба из нержавеющей стали, размеры фланцев и посадка керамических колец проверяются по утвержденному чертежу.

При установке керамики внимание уделяется:

• Последовательность и выравнивание керамических колец
• Состояние стыков
• Чистый внутренний диаметр
• Однородность внутренней поверхности
• Завершение керамики на обоих концах трубы

Окончательный контроль включает:

• Состояние керамической футеровки
• Размеры трубы и фланцев
• Ориентация фланца
• Внешний вид сварки
• Выравнивание керамических стыков
• Общее соответствие чертежу

Дополнительные документы по контролю могут быть подготовлены в соответствии с согласованными требованиями проекта.

Упаковка и доставка

Готовые трубы с футеровкой из керамических втулок индивидуально защищаются и закрепляются на стальных стеллажах или упаковываются в подходящие усиленные экспортные ящики.

Фланцевые поверхности и концы труб защищаются для снижения риска ударов, влаги и попадания посторонних материалов во время погрузки и транспортировки. Длинные или тяжелые секции труб закрепляются в соответствии с их размерами и весом.

Маркировка упаковки, этикетки продукта и экспортные документы могут быть подготовлены в соответствии с требованиями проекта и места назначения.

FAQ

В1: Устраняет ли керамическая втулка контакт с металлом?

О: Не автоматически. Керамические кольца защищают основной внутренний диаметр трубы, но фланцевые интерфейсы, переходы, соединения и другие материалы, контактирующие с порошком, также должны быть рассмотрены, если требуется строгий контроль металлического контакта.

В2: Всегда ли более толстая керамика лучше?

О: Нет. Толщина керамики должна соответствовать условиям износа и требуемому чистому внутреннему диаметру. Чрезмерная толщина может уменьшить площадь потока, в то время как недостаточная толщина может не обеспечить ожидаемый запас прочности на износ.

В3: Лучше ли керамическая втулка, чем керамические плитки?

О: Это зависит от геометрии трубы и условий эксплуатации. Керамические втулки обеспечивают всестороннюю защиту с меньшим количеством продольных стыков. Керамические плитки часто более гибки для больших диаметров и сложных форм.

В4: Можно ли поставлять как SUS304, так и SUS316L?

О: Да. Окончательная марка нержавеющей стали выбирается в соответствии с чертежом заказчика, технологической средой и техническими требованиями.

В5: Подходит ли 95% оксид алюминия для каждого порошка литиевых батарей?

О: Не обязательно. Он обычно используется для промышленной защиты от износа, но марка керамики и все материалы, контактирующие с порошком, должны быть подтверждены на соответствие пределам загрязнения и требованиям процесса заказчика.

В6: Можно ли использовать керамические втулки в коленах и тройниках?

О: Их можно использовать, когда могут быть изготовлены и установлены подходящие керамические формы. Однако геометрия трубы, направление удара и производственные ограничения должны оцениваться отдельно. Эта страница продукта в основном описывает фланцевые прямые секции труб.

В7: Какая информация необходима для технической оценки?

О: Пожалуйста, предоставьте чертеж трубы, количество, транспортируемый порошок, размер частиц, скорость транспортировки, температуру, давление, марку нержавеющей стали, требуемую толщину керамики, чистый внутренний диаметр и стандарт фланца.

О Elacera

Elacera — это бренд Hunan Yibeinuo New Material Co., Ltd., специализирующийся на защите от износа. Мы фокусируемся на футеровках из оксидной керамики и индивидуальных решениях по защите от износа для промышленного транспортировочного оборудования.

Мы не выбираем керамическую футеровку только по названию продукта или толщине керамики. Отправьте нам чертеж трубы, условия эксплуатации и информацию о существующем месте износа. Наша команда рассмотрит механизм износа, внутренние переходы, чистый внутренний диаметр и расположение керамических колец, прежде чем рекомендовать подходящую структуру.
