Керамическая прокладка трубы для транспортировки абразивного материала

Описание продукта

Керамически облицованные трубы ELACERA используют износостойкие керамические плитки из алюминия для защиты соединений ветвей и разделяющих участков потока, подверженных концентрированному абразию и ударам частиц.Мы можем настроить угол отсчёта, диаметр трубы, толщина керамики, стальная конструкция и тип соединения, чтобы соответствовать чертежам проекта.

Чаще всего в трубопроводе с абразивными материалами трубопровод является одним из наиболее сложных для защиты участков.

В отличие от прямой трубы, материал, входящий в трубу, не следует одному простому пути потока.ударить по стенке соединения или сосредоточиться на одной стороне фитингаВ результате изнашивание часто локализуется, а не равномерно распределяется.

По этой причине керамически облицованные трубы не должны рассматриваться просто как прямые керамические трубы с дополнительной ветвью.

Керамическая установка должна соответствовать фактической геометрии фитинга и обеспечивать непрерывную защиту через соединение.

На перекрестке мы обычно смотрим первым.

Когда абразивный порошок, пепел, минеральные частицы или другие сыпучие материалы проходят через шину, вход в ветвь и стена, противоположная входящему потоку, могут испытывать повторяющийся удар частиц.

Фактическая модель износа зависит от нескольких факторов, включая направление потока материала, скорость транспортировки, размер и твердость частиц, угол разветвления, концентрацию твердых веществ и диаметр трубы.

Вот почему два тита с одинаковым номинальным диаметром могут потребовать разных конструкций облицовки.

Для тяжелых положений износа можно рассмотреть более толстую керамическую или локально усиленную подкладку вместо использования точно такой же керамической толщины на всей фитинге.

Керамическая планировка вокруг перекрестка

Для керамической черепицы, наиболее важная часть - это не просто сам керамический материал, а расположение черепицы вокруг ветки и соединения.

Внутренняя поверхность отвода постоянно меняется там, где главная труба встречается с ветвью.Поэтому керамические плитки необходимо разрезать и расположить в соответствии с фактической внутренней геометрией, чтобы износостойкая поверхность оставалась максимально непрерывной..

Специально сделанные или резанные керамические плитки можно использовать вокруг трудно переходящих зон.

В тех случаях, когда ожидается более сильное воздействие частиц, толщину керамики также можно регулировать локально в соответствии с условиями эксплуатации и утвержденной конструкцией.

Это дает керамической плитки подкладки важное преимущество для большого диаметра и нестандартных трубных фитингов, потому что планировка может быть адаптирована к сложным внутренним формам.

Т-Пайп или Y-Пайп?

Не каждая система транспортировки требует обычного 90° tee.

Там, где это позволяют процесс и планировка установки, Y-образная ветвь может обеспечить более плавное изменение направления материала.

Геометрия ветви влияет на то, как частицы меняют направление через фитинг, поэтому распределение износа внутри 90° tee может отличаться от распределения в Y-трубе.

Это не означает, что один угол разветвления подходит для каждого применения.

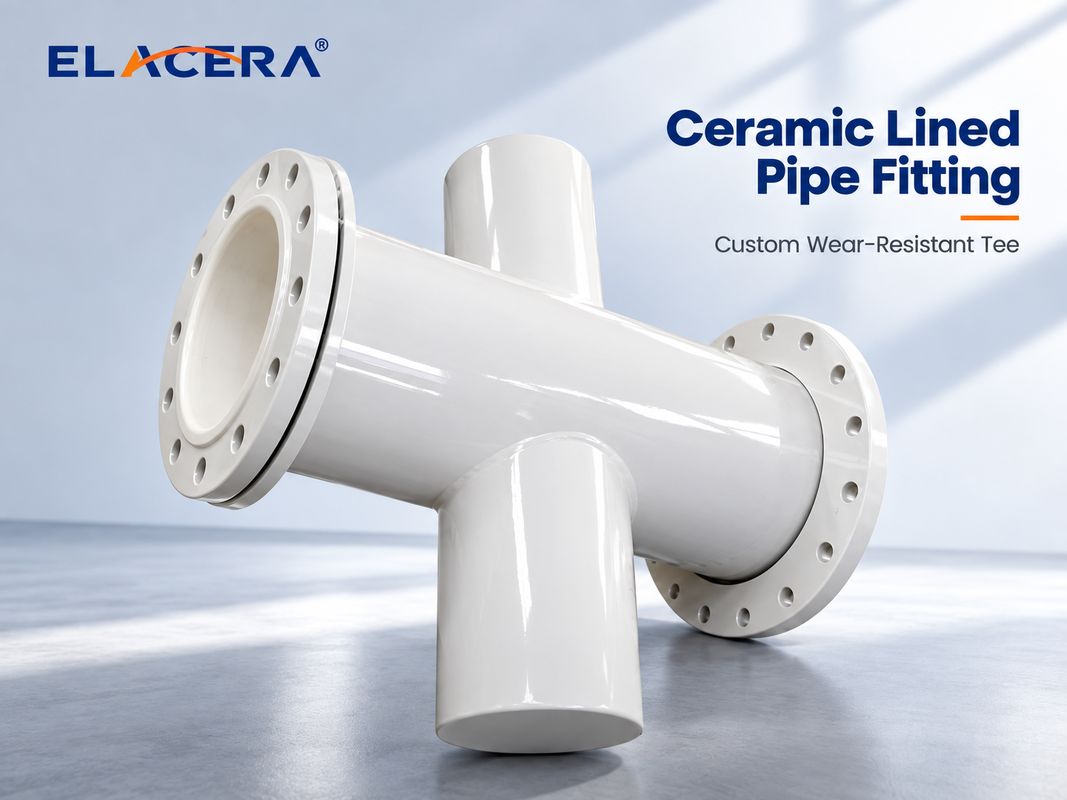

ELACERA может изготовить как обычные керамически облицованные трубы, так и индивидуальные керамически облицованные Y-трубы в соответствии с чертежами проекта.

Типичные варианты строительства
