Детали продукта
Место происхождения: Чанша, Хунань, Китай
Фирменное наименование: Elacera
Номер модели: Износоустойчивая керамиковая труба
Условия оплаты & доставки
Количество мин заказа: Подлежит обсуждению
Цена: Подлежит обсуждению
Упаковывая детали: Упакованный в деревянных случаях или шкафах утюга
Время доставки: 25-45 рабочих дней
Условия оплаты: T/T
Поставка способности: год 100 000 ㎡/
Устойчивость к истиранию: |
Высокий |
Химическая стойкость: |
Сильный |
Цвет: |
Белый |
Прочность на сжатие: |
Высокий |
Коррозионная стойкость: |
Высокий |
Расходы: |
Разумный |
Плотность: |
3,6 g/cm3 |
Способ установки: |
Сварка/фланцера |
Длина: |
Индивидуальные |
Материал: |
Керамика |
Сопротивление: |
Износостойкий |
Размер: |
Настраиваемый |
Устойчивость к истиранию: |
Высокий |
Химическая стойкость: |
Сильный |
Цвет: |
Белый |
Прочность на сжатие: |
Высокий |
Коррозионная стойкость: |
Высокий |
Расходы: |
Разумный |
Плотность: |
3,6 g/cm3 |
Способ установки: |
Сварка/фланцера |
Длина: |
Индивидуальные |
Материал: |
Керамика |
Сопротивление: |
Износостойкий |
Размер: |
Настраиваемый |
- Что?Описание продукта
Замена изношенного редуктора на существующей установке часто означает работу в пределах фиксированных размеров.оставляя ограниченную свободу для изменения расстояния или выравнивания между двумя концами.

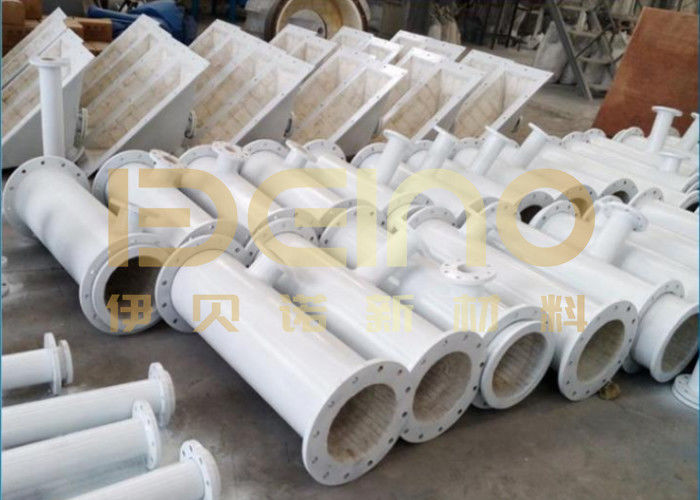

Редукторные трубы ELACERA с керамической облицовкой изготавливаются для абразивных конвейерных линий, которые нуждаются в замене по чертежу.при условии, что готовое оборудование сконфигурировано в соответствии с доступным пространством для установки и соединениями.
![]()
![]()
Определите длину установки до сжатия
Два номинальных размера труб не полностью определяют заменяющий редуктор. Компоненты с одинаковыми большими и маленькими концами могут иметь различные общие длины, прямые сечения и детали соединения.
Для редуктора с фланцем укажите требуемые размеры лицевой линии между поверхностями фланца. Это не обязательно равно длине конического сечения.Толщина фланца и прямые ошейники также занимают место установки.
Для сварных концов укажите точки отсчета измерения и требуемую подготовку конца.
Если существующий компонент изношен или искажен, проверьте его размеры по установленным трубам, а не воспроизведите каждую особенность удаленной части.
Подтвердить концентрическую или эксцентрическую геометрию
Концентрический редуктор удерживает большие и маленькие отверстия на общей центральной линии.
Эта разница влияет на то, как фитинг соединяется с существующей трубопроводной трубой.не только два диаметра и общая длина.
Для горизонтальных установок на чертеже должно быть указано, какая поверхность или центральная линия должна оставаться на существующей высоте.Ориентация фланца и отверстия болта должна быть связана с тем же положением установки..
Эти детали особенно важны, когда редуктор подключается к оборудованию, которое не может быть перемещено.
Следовательно, требуемое расположение должно быть подтверждено на основе планировки труб, при этом используются измерения на месте, если исходный чертеж неполный.
![]()
![]()
Укажите каждое соединение отдельно
Не всегда оба конца редуктора имеют одинаковые требования к соединению. Запишите стандарт фланца, номинальный размер, класс давления, облицовка и бурение на каждом конце.
Соответствие отверстий не подтверждает совместимость двух уплотнительных поверхностей, а также расположение уплотнения и положение керамики по отношению к уплотнительной поверхности.
Непланированная полевая сварка может подвергнуть теплу ближайшую облицовку и сцепление.
Завершенное внутреннее отверстие следует сравнить с фактически прилегающим компонентом.Это особенно полезно, когда редуктор подключается к уже облицованной трубе, чей проход отличается от не облицованной трубы того же номинального размера.
Ни один из концов не должен рассматриваться как общее соединение просто потому, что его номинальный диаметр знаком.
Справочные свойства керамики из алюминия
|
Положение |
Референтная стоимость |
|---|---|
|
Содержание Al2O3 |
≥ 95% |
|
Роквелл Твердость |
≥ 85 HRA |
|
Сила изгиба |
≥330 МПа |
|
Прочность перелома |
≥ 4,0 МПа·м1·2 |
Окончательные требования к материалам должны соответствовать согласованным спецификациям и документам о проверке.они не определяют допустимое давление или температуру полного редуктора.
Керамическая толщина и система крепления выбираются после рассмотрения транспортируемого материала и условий эксплуатации.
Проверка для замены устройства
План проверки должен включать в себя характеристики, определяющие, будет ли редуктор подходить к установленной линии.
Ключевые проверки включают:
Для эксцентричной установки четко отметить направление установки, для нескольких аналогичных запасных частей - обозначить каждый компонент по его чертежу или установке.
До производства должны быть согласованы допустимые размеры, протоколы проверки и любые необходимые испытания давления.но это не заменяет проверку критических размеров установки.
Частые вопросы
Длина лицом к лицу равна длине конуса?
Нет. Длина лица к лицу включает в себя полное расстояние между лицами спаривания. Прямые секции, ошейники и фланцы могут простираться за рамки конической части.
Могут ли противоположные концы иметь разные требования к фланцу?
На чертеже можно просмотреть различные требования к концам, каждый из которых должен быть отдельно указан, а совместимость с подключенным оборудованием должна быть проверена.Различные классы фланцев не автоматически дают полной сборке более высокий рейтинг.
Может ли эксцентрический редуктор вращаться во время установки?
Его вращательное положение должно соответствовать утвержденной схеме трубопровода.Даже когда отверстия еще выровняются.
ELACERA производит керамические редукторные трубы по подтвержденным чертежам компонентов.существующие размеры установки и подробности подключения пересматриваются наряду с требованиями защиты от износа;.
