Изготовленное на заказ колено из глинозема с керамической облицовкой для транспортировки абразива

Описание продукта

Футерованные керамикой отводы ELACERA® используются в местах, где абразивные порошки и гранулированные материалы меняют направление движения внутри транспортной системы. Стальной отвод обеспечивает несущую способность под давлением и прочность конструкции, а плитки из корундовой керамики с содержанием Al2O3 92% защищают внутреннюю поверхность от абразивного износа и ударов частиц.

Футеровка устанавливается после формования стального отвода. Размер, толщина и схема укладки керамики подбираются в соответствии с диаметром отвода, радиусом изгиба и условиями эксплуатации.

Характеристики продукта

Почему отводы обычно изнашиваются быстрее прямых труб

Материал проходит через отвод не так, как через прямую трубу. При изменении направления потока частицы продолжают двигаться по направлению к внешнему радиусу. В результате внешний изгиб подвергается большему скользящему трению и прямому ударному воздействию, чем внутренний радиус.

Эта разница становится более заметной при транспортировке крупных частиц, материалов неправильной формы или смесей с нестабильными условиями потока. Отвод с малым радиусом также может подвергаться более концентрированному износу, чем отвод с большим радиусом.

Использование одинаковой схемы укладки керамики по всей длине отвода не всегда является оптимальным решением. Толщину керамики и расположение плитки на внешнем радиусе следует рассматривать отдельно, особенно если предыдущие стальные отводы протирались в одном и том же месте.

Расположение керамики внутри изгиба

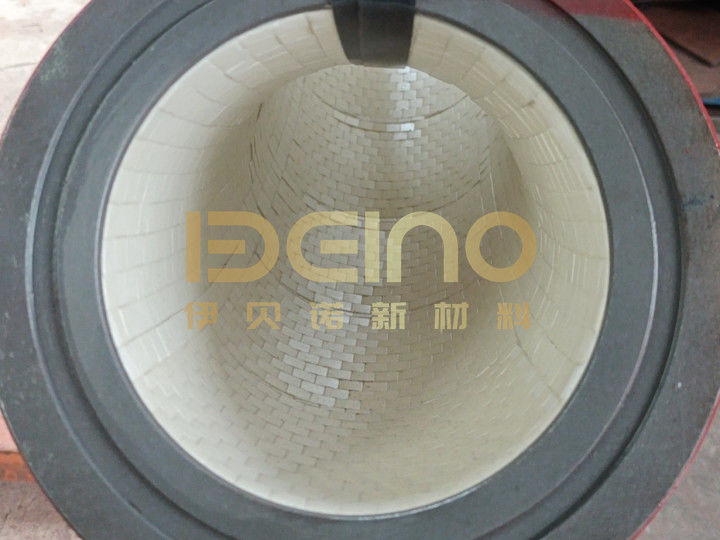

В данном отводе используются отдельные плитки из корундовой керамики, а не цельная керамическая гильза. Элементы меньшего размера точно повторяют изогнутую внутреннюю поверхность и могут быть аккуратно подогнаны под различные диаметры отводов и радиусы изгиба.

Стыки укладываются вразбежку, чтобы поток материала не двигался непрерывно вдоль одного прямого шва. В процессе футеровки особое внимание уделяется внешнему радиусу, концевым переходам с обеих сторон и любым участкам, где стальная поверхность может остаться незащищенной.

Конструкция с плиточной футеровкой особенно практична для больших диаметров и нестандартных отводов. Для трубопроводов малого диаметра вместо нее может рассматриваться цельная керамическая гильза или сегментированные керамические кольца. Выбор зависит от внутреннего диаметра, геометрии отвода и интенсивности ударных нагрузок.

Типовые параметры керамики с 92% оксида алюминия

Это типовые значения параметров материала. Окончательная марка керамики и требования к испытаниям должны быть согласованы в спецификации заказа.

Концевые переходы требуют тщательного контроля

Футерованный керамикой отвод может подвергаться преждевременному локальному износу, если внутренний переход выполнен неровно. Если уровень керамики ниже примыкающей трубы, часть стальной стенки может остаться незащищенной. Если выше — выступающий край керамики будет постоянно принимать на себя удары потока материала.

По этой причине после выполнения футеровки необходимо проверять готовый внутренний диаметр. Керамический слой на обоих концах должен находиться на одном уровне с примыкающей трубой, а оставшаяся длина под сварку или фланцевый переход должны соответствовать монтажному чертежу.

Сам стальной отвод также требует контроля геометрических размеров. Угол изгиба, радиус осевой линии, длина прямого участка и ориентация фланцев определяют, удастся ли смонтировать деталь без возникновения механических напряжений и перекоса смежного трубопровода.

Области применения данных отводов

Отводы с керамической футеровкой могут устанавливаться в трубопроводах для транспортировки:

• Угольной пыли
• Летучей золы и донного шлака
• Известнякового порошка
• Цемента и клинкерной пыли
• Минеральных концентратов
• Песка и абразивных частиц
• Металлургической пыли и частиц шлака
• Других сухих сыпучих материалов

При фактическом выборе футеровки следует учитывать размер частиц, скорость потока, угол падения, рабочую температуру, а также режим работы системы (под давлением или под вакуумом).

Часто задаваемые вопросы

Является ли этот отвод цельнокерамическим?

Нет. Продукт, представленный на этой странице, представляет собой стальной отвод, футерованный отдельными плитками из корундовой керамики. Цельные керамические гильзы обычно используются для меньших диаметров или более стандартной геометрии.

Почему стыки керамики укладываются вразбежку?

Смещение стыков предотвращает движение потока материала вдоль одного непрерывного шва по всей длине отвода. Это также снижает вероятность образования прямой траектории износа вплоть до стальной поверхности.

Можно ли использовать более толстую керамику на внешнем радиусе?

Да. При концентрации износа на внешнем радиусе изгиба в этой зоне можно применить керамику большей толщины или другой марки в соответствии с чертежом и условиями эксплуатации.

Возможно ли изготовление как фланцевых отводов, так и отводов под сварку?

Да. Возможно изготовление деталей с фланцевым, сварным и любым другим указанным типом присоединения. Ориентация фланцев и остаточная длина под сварку должны быть четко обозначены на чертеже.

Как контролируется готовый внутренний диаметр?

Диаметр стального отвода, толщина клеевого слоя и толщина керамики рассчитываются комплексно. Перед отгрузкой проверяются внутренний диаметр футеровки и переходы на обоих концах.

Можно ли изготовить аналог уже изношенного отвода?

Да. Производство может быть организовано на основе согласованного чертежа или имеющегося образца. Перед изготовлением необходимо проверить угол изгиба, радиус осевой линии, длину прямого участка, присоединительные размеры и зону наиболее сильного износа.

При замене отвода, который регулярно протирается по внешнему радиусу, отправьте компании ELACERA® фотографию изношенного участка вместе с оригинальным чертежом. Это поможет определить необходимость корректировки толщины керамики или схемы футеровки.

​
