Алюминиевая керамическая обшитая стальная труба локти износостойкие

Описание продукта

When the material flow changes direction at an elbow (Когда материал изменяет направление на локте), он начинает терять силу.Частицы могут неоднократно воздействовать на внутреннюю стенку., что делает изгибы одной из областей, наиболее склонных страдать от концентрации износа.

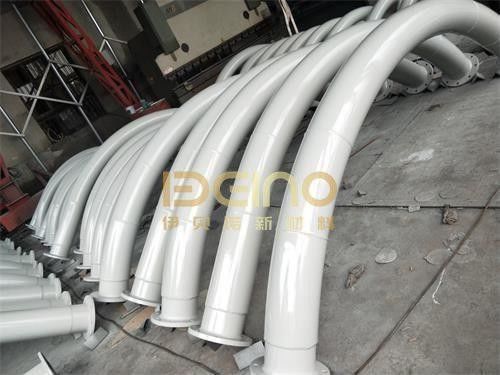

ELACERA ceramic-lined elbows combine a steel pipe body with a wear-resistant alumina ceramic lining. Стальная оболочка обеспечивает структурную прочность.В то время как керамическая подкладка защищает поверхность контакта материала от абразии.

The elbow angle, bending radius, steel pipe size, ceramic thickness and connection type can be customized according to the approved drawing and actual operating conditions. Угол локтя, радиус изгиба, размер стальной трубы, толщина керамической трубы и тип соединения могут быть настроены в соответствии с утвержденным чертежом и фактическими условиями работы.

Технические параметры керамики

Структура продукта и настройка

Керамическая подкладка установлена на внутренней поверхности стального локтя, чтобы сформировать износоустойчивый контактный слой.

Depending on the pipe diameter, elbow geometry, and working conditions, the ceramic layout can be designed according to the project drawing. Для индивидуализированного производства, керамическая конструкция может быть спроектирована в соответствии с проектным рисунком.The following dimensions should normally be confirmed: следующие размеры должны быть подтверждены:

Этот подход, основанный на рисунке, особенно важен, когда керамический локоть должен напрямую подключаться к существующим трубопроводам или оборудованию.

Характеристики продукта

Основное преимущество аллюминиевого керамического выстилания локтя заключается не только в твердости керамики.

95% алюминиевой керамики обеспечивает твердую, износоустойчивую поверхность, в то время как стальное тело поддерживает механическую прочность трубопровода.The smooth ceramic contact surface is suitable for abrasive powders and granular materials (гладкая керамическая контактная поверхность подходит для абразивных порошков и гранулярных материалов), и различные керамические толщины могут быть выбраны в зависимости от ожидаемого уровня износа.

Для областей с концентрированным износом, керамический макет или толщина могут быть настроены в соответствии с эксплуатационными условиями и утвержденным рисунком.

Заявления

Ceramic-lined steel pipe elbows are commonly used in pneumatic and bulk-material conveying systems in cement plants, thermal power plants, steel mills, mining and mineral processing, coal handling, mining and mineral processing. Керамически облицованные стальные трубные локти обычно используются в пневматических и крупноматериальных системах транспортировки в цементных заводах, тепловых электростанциях, сталевых заводах, горнодобывающих и минеральных заводах, в угольных заводах, в газовых заводах и других крупноматериальных предприятиях.Chemical processing and lithium battery material production (Химическая обработка и производство материалов для литийных батарей).

Типичные материалы включают цементный порошок, летучий пепел, распыленный уголь, минеральные мелкие частицы, пепел, абразивные порошки и другие крупногабаритные твердые вещества.

Они особенно подходят для сгибаний трубопроводов, где обычные стальные локти подвергаются частому износу и замене.

Информация, необходимая для цитирования

Для более точной технической оценки и цитаты, пожалуйста, предоставьте трубу или локоть чертеж вместе с транспортирующим материалом и эксплуатационных условий.

Полезная информация включает диаметр трубы, угол локтя и радиус, стальной материал и толщина, керамическая толщина, транспортируемый материал, размер частиц, операционная температура,давление и скорость передачи.

Если готовый внутренний диаметр критичен для системы, пожалуйста, укажите его на рисунке.

Частые вопросы

Q1: Какой керамический материал используется внутри локтя?
A1: Наша стандартная износостойкая подкладка 95% alumina ceramic. Other ceramic materials can be evaluated according to the working conditions.

Q2: Можно ли настроить размер локтя и радиус?
A2: Да. Угол локтя, радиус, диаметр трубы, толщина стали, толщина керамики и тип соединения могут быть изготовлены согласно чертежам.

Вопрос 3: Где наиболее серьезное износ обычно происходит в локте?
A3: Во многих абразивных системах транспортировки изнашивание сосредоточено вокруг внешней дуги, потому что частицы меняют направление и влияют на поверхность изгиба.Фактическая модель износа зависит от характеристик материала и условий транспортировки..

Q4: Какая информация должна быть предоставлена перед производством?
A4: A pipe drawing is preferred. Conveying material, particle size, velocity, operating temperature, and pressure are also useful for selecting the ceramic lining. Сопровождающий материал, размер частиц, скорость, рабочая температура, и давление также полезны для выбора керамической подкладки.

Q5: Can ceramic lined elbows be supplied with flanges? (Спрос 5: Могут ли керамические вытянутые локти быть поставлены с фланцами?)
Flanged, сварные, и другие пользовательские соединения могут быть поставлены в соответствии с проектом чертеж.
