Керамическая труба с большим диаметром для транспортировки абразивного порошка

Краткое описание продукта:
Крупногабаритные керамические переходники защищают конические участки, где абразивные частицы могут концентрироваться при изменении диаметра трубы. Входные и выходные диаметры, профиль перехода, толщина керамики и соединения настраиваются в соответствии с утвержденным чертежом.

Крупногабаритный керамический переходник для транспортировки абразивных порошков

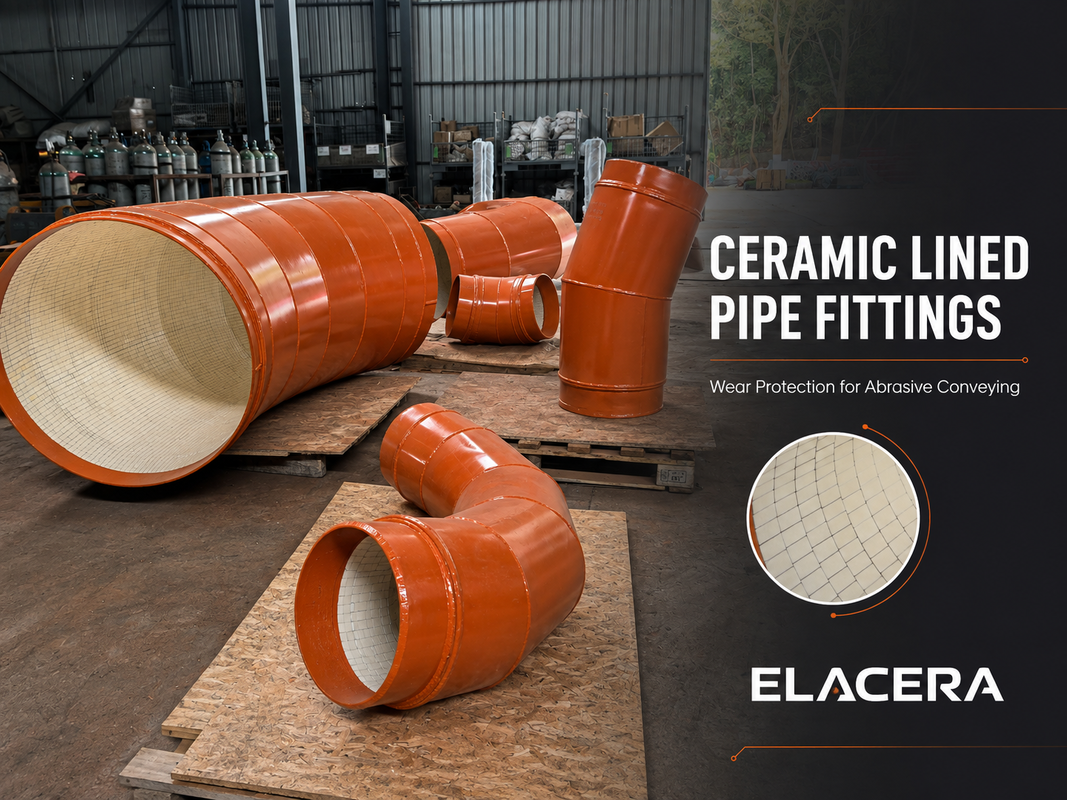

Керамический переходник — это стальной переходной элемент, внутренне защищенный износостойкой керамической плиткой из оксида алюминия. Он используется в системах транспортировки абразивных порошков, где изменение диаметра трубы может привести к концентрированному износу конической поверхности. Входные и выходные диаметры, длина перехода, толщина керамики и детали соединения могут быть настроены в соответствии с чертежом трубопровода.

Обзор продукта

Переходник трубы — это не просто прямая труба с двумя разными диаметрами. При прохождении материала через сужение или расширение его скорость и распределение изменяются.

Частицы могут смещаться к одной стороне конуса, вызывая локализованный скользящий износ или удар. Износ также может концентрироваться вблизи входа, выхода или соединения с соседней трубой.

Таким образом, конструкция футеровки должна соответствовать фактическому пути потока и изменяющейся внутренней геометрии, а не только номинальному диаметру трубы.

Ключевые особенности

• Футеровка из керамической плитки из оксида алюминия повторяет коническую внутреннюю поверхность
• Подходит для крупногабаритных и нестандартных профилей переходов
• Индивидуальные размеры входа, выхода, длины и соединения
• Гладкое окончание футеровки помогает уменьшить выступающие ступени износа
• Внутренний диаметр после обработки подтверждается перед производством

Почему используются керамические плитки в переходниках труб?

Цельная керамическая гильза практична для многих прямых участков труб, но может быть сложна в изготовлении для крупногабаритных или постоянно изменяющихся профилей.

Отдельные керамические плитки могут быть расположены вдоль конуса для покрытия изменяющейся геометрии. Размер плитки, положение швов и окончание футеровки должны быть рассмотрены в соответствии с формой перехода и ожидаемым направлением потока материала.

Типичный вариант футеровки — керамика на основе 95% оксида алюминия. Окончательная марка и толщина керамики подтверждаются в зависимости от транспортируемого материала, размера частиц, скорости и наблюдаемого характера износа.

Типичная техническая информация

Технические преимущества и соображения по проектированию

Направление потока: сужающийся переход и расширяющийся переход создают разное движение частиц. Фактическое направление транспортировки должно быть отмечено на чертеже.

Профиль перехода: короткий или крутой конус может увеличить турбулентность и локализованные удары. Длина перехода должна быть рассмотрена вместе с доступным пространством для установки.

Толщина керамики: более толстая керамика уменьшает конечный внутренний диаметр. Толщина должна быть сбалансирована с условиями износа и требуемой производительностью транспортировки.

Концевое соединение: керамическая футеровка должна максимально плавно соединяться с футеровкой соседней трубы, чтобы избежать выступающего края или резкой внутренней ступени.

Применение

Керамические переходники труб обычно рассматриваются для систем, транспортирующих:

• Зола и угольный порошок
• Цементная пыль и клинкер
• Минеральный порошок и песок
• Другие абразивные сухие частицы

Типичные отрасли включают энергетику, производство цемента, горнодобывающую промышленность, переработку минералов и транспортировку сыпучих материалов. Шламы, сильная коррозия, необычные температуры или особые условия давления требуют отдельного технического рассмотрения.

Производство, контроль и упаковка

Стальной переход проверяется на соответствие утвержденным размерам перед футеровкой. В процессе производства мы проверяем покрытие керамикой, непрерывность внутренней поверхности, окончание футеровки и ориентацию фланцев.

Готовые крупногабаритные фитинги защищаются индивидуально и закрепляются на стальной стойке или упаковываются в деревянный ящик в зависимости от размера продукта и требований к транспортировке.

Информация, необходимая для расчета стоимости

Пожалуйста, предоставьте:

• Входные и выходные диаметры
• Общая длина или угол конуса
• Направление потока (сужение или расширение)
• Транспортируемый материал и размер частиц
• Скорость транспортировки и условия эксплуатации
• Существующее место износа или фотографии объекта
• Требуемый внутренний диаметр после обработки
• Стандарт фланца или чертеж соединения

Часто задаваемые вопросы

Почему переходник трубы может изнашиваться быстрее, чем прямая труба?
Изменение диаметра влияет на скорость и распределение частиц, что может привести к концентрации износа на конусе или одной стороне фитинга.

Почему используются керамические плитки вместо цельной гильзы?
Керамические плитки часто более практичны для больших диаметров и постоянно изменяющихся внутренних профилей.

Всегда ли более толстая керамика лучше?
Нет. Чрезмерная толщина уменьшает конечный внутренний диаметр и может повлиять на поток материала. Толщина должна выбираться с учетом фактических условий износа.

Может ли ELACERA® производить продукцию по существующему чертежу?
Да. Стальная конструкция, расположение керамики, соединения и внутренний диаметр после обработки проверяются по утвержденному чертежу.

Какая информация наиболее важна перед расчетом стоимости?
Диаметры, длина перехода, направление потока, характеристики материала и существующий характер износа являются основными отправными точками.

Поговорите с экспертом по защите от износа

Отправьте нам чертеж вашего переходника и информацию об эксплуатации. Мы рассмотрим вероятную зону износа, расположение керамики и детали соединения перед подготовкой технического расчета.
