Керамический резиновый шланг

Описание продукта

В резиновом шланге с керамической футеровкой керамические поверхности являются лишь частью изнашиваемой поверхности. Резина между плитками, открытые края плиток и футеровка вокруг соединений также влияют на работу шланга в абразивных условиях.

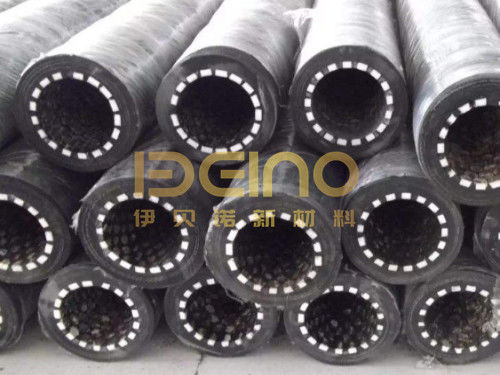

Резиновый шланг ELACERA с шестиугольной керамической футеровкой из оксида алюминия использует отдельные керамические плитки, интегрированные в армированную резиновую конструкцию путем вулканизации. Плиточная футеровка обеспечивает защиту от износа, позволяя шлангу изгибаться в пределах установленных ограничений.

Что обеспечивает шестиугольный рисунок

Шестиугольные плитки образуют повторяющуюся мозаику по внутренней поверхности. В отличие от сплошной керамической гильзы, футеровка состоит из отдельных изнашиваемых элементов, поддерживаемых резиной.

Такая компоновка позволяет керамическому расположению следовать внутреннему диаметру шланга. Однако сами керамические плитки остаются жесткими. Гибкость обеспечивается резиновой конструкцией и движением, которое она допускает между керамическими элементами.

Один лишь шестиугольный контур не гарантирует, что плитки останутся на месте при любых условиях эксплуатации. Размеры плиток, резиновая поддержка и интерфейс керамика-резина требуют внимания.

По этой причине спецификация, указывающая только «шестиугольная керамическая футеровка», неполна. Готовая компоновка имеет такое же значение, как и форма отдельной плитки.

Размер плитки, зазоры резины и покрытие поверхности

Размер плитки должен соответствовать диаметру шланга и условиям изгиба. Компоновка, разработанная для одного диаметра, не должна автоматически переноситься на шланг меньшего размера.

Конструкция также должна обеспечивать баланс между покрытием керамикой и резиновой поддержкой. Широкие открытые резиновые каналы могут стать локальными путями износа. И наоборот, простое плотное прилегание плиток друг к другу не создает подходящей гибкой футеровки.

При проверке проверьте:

• Размер и толщина плитки
• Расстояние между соседними плитками
• Поддержка под керамикой и вокруг нее
• Выступающие края или неравномерное расположение плиток
• Покрытие в местах соединения футеровки с концами шланга

Эти детали следует рассматривать в совокупности. Высокий процент покрытия керамикой сам по себе не подтверждает, что шланг может выдерживать требуемый изгиб или противостоять транспортируемому материалу.

Конструкция и ссылка на спецификацию

Рабочее давление, температура, минимальный радиус изгиба и любые требования к вакууму должны быть подтверждены для готовой сборки шланга.

Сертификат на керамический материал не устанавливает эти характеристики шланга. Армирование, резиновая смесь, концевые фитинги и детали производства также влияют на допустимые условия эксплуатации.

Поэтому одна и та же схема керамической плитки не должна представляться как имеющая один универсальный предел давления или изгиба для каждого размера шланга.

Обратите внимание на футеровку вблизи соединений

Регулярная мозаика может аккуратно покрывать основную длину шланга, оставляя менее последовательное расположение вблизи муфты или фланца.

Эти концевые участки заслуживают отдельного осмотра. Проверьте, где заканчивается керамика, как защищена прилегающая резина и не вводит ли соединенная труба открытый край в поток материала.

Расположение на концах может потребовать другого расположения плитки, чем на основной длине. Оно должно быть детализировано как часть конструкции шланга, а не рассматриваться как зазор, заполняемый после завершения основной футеровки.

Концевые фитинги также должны соответствовать установленному маршруту, чтобы подключение шланга не вызывало ненужного скручивания или резкого изгиба рядом с муфтой.

Осматривайте плитчатую поверхность, а не только внешнюю оболочку

Во время плановой инспекции загляните внутрь шланга, где это возможно. Неповрежденная внешняя оболочка не означает, что керамическая футеровка находится в хорошем состоянии.

Зафиксируйте отсутствующие плитки, треснувшую керамику, изношенные резиновые каналы и повреждения вокруг концов. Отметьте, возникает ли проблема по всей длине или только в одном месте.

Локальное повреждение может быть связано с установленным изгибом, направлением входящего материала, поддержкой или геометрией соединения. Сравните место износа с историей эксплуатации, прежде чем решить, что более твердая керамика или более толстая плитка являются решением.

Если доступно исходное расположение футеровки, используйте его в качестве эталона для оценки изменений.

Часто задаваемые вопросы

Являются ли шестиугольные плитки такими же, как керамические бусины?

Нет. Эта конструкция использует шестиугольные керамические плитки. Шланги с футеровкой из бусин и цилиндрической керамикой используют разные формы изнашиваемых элементов и не должны описываться как одинаковая конструкция.

Фиксирует ли шестиугольная форма плитки механически друг с другом?

Один лишь контур не доказывает механического сцепления. Удержание зависит от указанной геометрии плитки и ее интеграции с резиной. Необходимо рассмотреть полную конструкцию футеровки.

Можно ли использовать свободные керамические мозаичные листы в качестве замены готового шланга с керамической футеровкой?

Нет. Мозаичный лист является компонентом футеровки, а не квалифицированной сборкой шланга. Резиновая конструкция, армирование, интеграция керамики и концевые фитинги должны быть спроектированы и проверены вместе для предполагаемой эксплуатации.

ELACERA поставляет шланги с шестиугольной керамической футеровкой по индивидуальному заказу, основанные на требуемом диаметре, длине, конфигурации соединения и условиях эксплуатации, при этом расположение керамики рассматривается как часть полной конструкции шланга.
