Гибкий шланг с керамической футеровкой для транспортировки цементного порошка

Введение продукта

Гибкие соединения часто первыми изнашиваются в линии транспортировки цементного порошка. Это особенно часто встречается под силосами, рядом с роторными клапанами и шнековыми конвейерами, или между стационарными трубопроводами и вибрирующим оборудованием.

Обычный резиновый шланг может поглощать вибрацию и ограниченные перемещения, но его внутренний резиновый слой остается открытым для потока порошка. Мелкие частицы цемента постепенно истирают одну и ту же область, делая шланг тоньше и увеличивая риск утечки или неожиданной остановки.

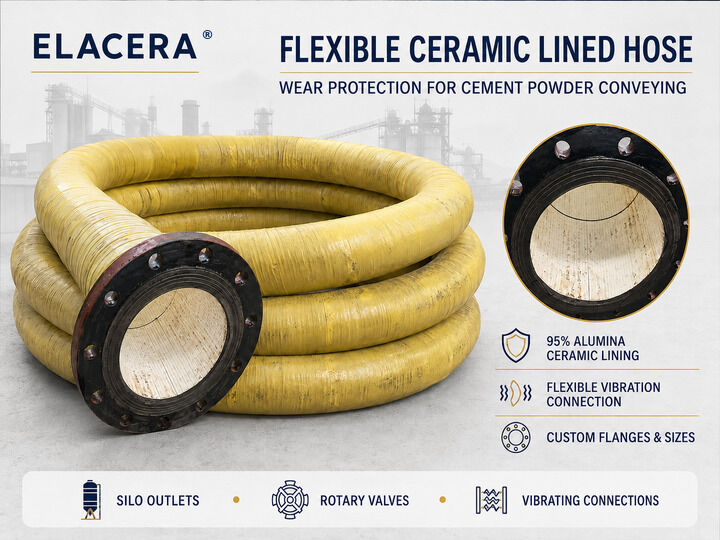

Гибкий шланг Elacera с керамической футеровкой разработан для соединений с повторяющимся износом в системах транспортировки цементного порошка. Его футеровка из оксида алюминия принимает на себя большую часть прямого истирания, в то время как армированный резиновый корпус сохраняет контролируемую гибкость, необходимую для подвижных или вибрирующих соединений.

Почему гибкие соединения так быстро изнашиваются

Жесткая стальная труба с керамической футеровкой хорошо работает в стационарных участках транспортировки, но она не может заменить каждое гибкое соединение на цементном заводе. Некоторые соединения должны компенсировать вибрацию оборудования, небольшие отклонения при монтаже или ограниченные перемещения во время эксплуатации.

Эти короткие участки шланга могут стать зонами концентрированного износа. Истирание часто более сильное вблизи разгрузочных отверстий, изгибов или участков, где направление потока материала меняется. Как только внутренний резиновый слой износится, может произойти утечка порошка, даже если окружающий стальной трубопровод остается в хорошем состоянии.

Установка шланга с керамической футеровкой в этих местах перемещает основную поверхность износа с резинового корпуса на керамическую футеровку. Это помогает снизить риск преждевременной утечки, не превращая гибкое соединение в жесткую сборку.

Типичные места установки

Шланг может рассматриваться для:

• Соединения под цементными силосами и бункерами
• Гибкие соединения рядом с роторными клапанами и шнековыми конвейерами
• Линии загрузки и выгрузки цементного порошка
• Соединения между стационарными трубопроводами и вибрирующим оборудованием
• Системы транспортировки охлажденного сырого материала и сухих минеральных порошков
• Короткие участки шланга, которые уже неоднократно заменялись из-за внутреннего истирания

Продукт предназначен в основном для сухих, охлажденных абразивных порошков. Если транспортируемый материал горячий, непрерывная и пиковая температура должны быть подтверждены до выбора резиновой смеси, системы склеивания и полной конструкции шланга.

Керамическая футеровка и конструкция шланга

Плотно расположенные керамические элементы из оксида алюминия образуют износостойкую внутреннюю поверхность. Они встроены и надежно закреплены в резиновой структуре, позволяя шлангу изгибаться в пределах своего расчетного диапазона, ограничивая при этом прямой контакт транспортируемого порошка с внутренним резиновым слоем.

Типичная конструкция включает:

• Износостойкая футеровка из 95% керамики на основе оксида алюминия
• Эластичный резиновый демпфирующий слой
• Армирующие слои, выбранные в соответствии с диаметром и давлением шланга
• Защитное наружное резиновое покрытие
• Индивидуальные фланцы или концевые фитинги, разработанные для конкретного проекта

Расположение керамики, структура армирования и концевые соединения не идентичны для каждого шланга. Они выбираются в соответствии с внутренним диаметром, общей длиной, рабочим давлением, местом установки и требуемой гибкостью при изгибе.

Шланг не должен изгибаться ниже подтвержденного минимального радиуса изгиба. Чрезмерный изгиб или скручивание может привести к излишнему напряжению керамической футеровки и концевых соединений.

Практические преимущества в местах повторяющегося износа

Керамическая защита от цементного порошка

Футеровка из оксида алюминия принимает на себя большую часть прямого ударного и скользящего истирания от потока порошка. Это защищает резиновый корпус в местах, где обычный шланг может износиться слишком быстро.

Контролируемая гибкость

Керамические элементы работают совместно с резиновым корпусом, позволяя шлангу компенсировать нормальную вибрацию оборудования и ограниченные перемещения. Он остается гибким компонентом, но его диапазон изгиба должен соответствовать подтвержденной конструкции шланга.

Соединения, соответствующие трубопроводу

Размеры фланцев, схемы расположения болтовых отверстий и другие концевые фитинги могут быть изготовлены в соответствии с существующим трубопроводом, стандартом фланцев или чертежом проекта. Это может сократить объем работ по модификации при установке.

Техническое обслуживание сосредоточено на коротком участке

Когда износ сконцентрирован в одном гибком соединении, правильно спроектированный шланг может быть снят и заменен без изменения длинного участка стационарного трубопровода.

Лучше подходит для известных точек износа

Шланг с керамической футеровкой особенно полезен там, где предыдущие резиновые шланги уже показали повторяющийся внутренний износ. Для условий с низким уровнем истирания обычный резиновый шланг может по-прежнему быть более экономичным выбором.

Справочные технические данные

Приведенная выше информация является общим справочным материалом, а не фиксированной спецификацией для каждого шланга. Окончательные пределы давления, температуры и изгиба должны быть подтверждены в соответствии с полной конструкцией шланга и фактическими условиями эксплуатации.
