Гибкий керамический трубопровод для дноуглубительных работ и транспортировки песка

Введение продукта

Операции по дноуглублению и транспортировке песка в портах, реках и прибрежных инженерных сооружениях включают высокоабразивные смеси песка, ила, гравия и воды. Эти материалы создают постоянный эрозионный поток, особенно при высоких скоростях потока и давлении.

Традиционные резиновые шланги часто преждевременно выходят из строя из-за внутреннего износа, в то время как стальные трубопроводы не обладают гибкостью и склонны к растрескиванию при динамических нагрузках, таких как волновое движение, вибрация оборудования и смещение трубопровода.

Задача заключается не только в износостойкости, но и в поддержании структурной целостности и гибкости в постоянно меняющихся условиях работы.

Конструкторское проектирование

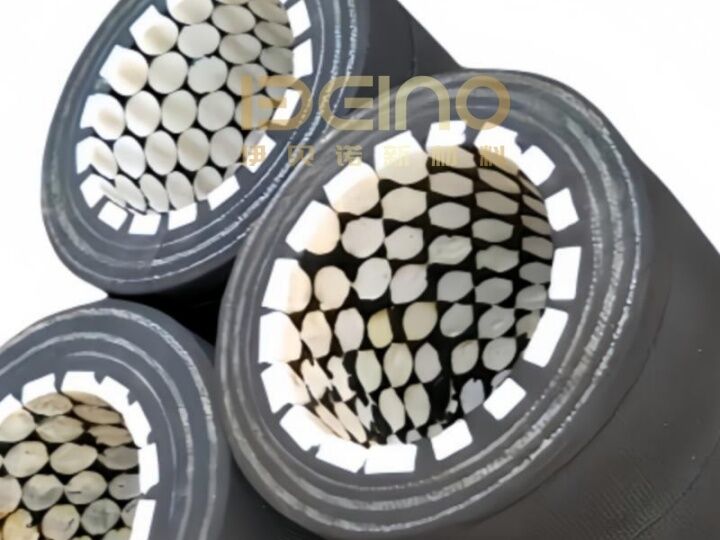

Этот гибкий керамический трубопровод разработан с многослойной композитной структурой, оптимизированной для транспортировки суспензий:

Внутренний слой – Оксид алюминия (керамика) (≥95%):Обеспечивает сверхвысокую твердость и устойчивость к эрозии частицами песка.

Промежуточный связующий слой:Обеспечивает прочное сцепление между керамикой и резиной, предотвращая расслоение при потоке под высоким давлением.

Наружный слой – Армированная нитрильная резина (NBR):Обеспечивает гибкость, прочность на растяжение и устойчивость к воздействию окружающей среды, такому как воздействие морской воды.

Эта конструкция позволяет трубопроводу сохранять производительность даже при изгибе, вибрации и колебаниях давления.

Поведение потока и механизм износа

В системах дноуглубления износ в основном вызван:

♣Удары частиц на высокой скорости о стенки трубопровода

♣Турбулентность на изгибах и в местах соединения

♣Осаждение и повторное ускорение частиц

Гладкая керамическая внутренняя поверхность снижает интенсивность турбулентности и минимизирует трение частиц о стенку, значительно снижая скорость износа по сравнению с обычными резиновыми шлангами.

Кроме того, твердость оксида алюминия (керамики) (≥85 HRA) предотвращает микрорезку и деградацию поверхности, вызванную острыми частицами песка.

Сценарии применения в проектах дноуглубления

♣Этот износостойкий керамический шланг широко используется в:

♣Портовые дноуглубительные трубопроводы

♣Проекты по очистке рек и каналов от ила

♣Системы транспортировки песчаных суспензий

♣Проекты по намыву территорий в море

♣Напорные трубопроводы насосов

Инженерные преимущества

♣Увеличенный срок службы в условиях песчаных суспензий

♣Сокращение времени простоя при дноуглубительных работах

♣Гибкая установка для плавучих или наземных трубопроводов

♣Высокая устойчивость к морской воде и воздействию окружающей среды

♣Более низкая стоимость жизненного цикла по сравнению со стальными или резиновыми трубопроводами

Часто задаваемые вопросы

В1: Каков срок службы в условиях дноуглубления?

О: Срок службы зависит от концентрации суспензии, размера частиц и скорости потока. При типичных смесях песка и воды гибкий керамический трубопровод может прослужить в 3-5 раз дольше, чем стандартные резиновые шланги, особенно в зонах с высоким износом, таких как выход из насоса и изгибы.

В2: Может ли шланг транспортировать суспензии с высокой концентрацией песка?

О: Да. Высокотвердое керамическое покрытие из оксида алюминия (≥85 HRA) специально разработано для устойчивости к эрозии тяжелыми частицами, что делает его пригодным для систем транспортировки песчаных суспензий высокой концентрации.

В3: Подходит ли он для морских или прибрежных условий?

О: Да. Наружный слой из нитрильной резины (NBR) обеспечивает хорошую устойчивость к морской воде, влажности и воздействию окружающей среды, что делает его пригодным для прибрежных и морских дноуглубительных проектов.

В4: Может ли он заменить стальные трубопроводы в системах дноуглубления?

О: В зонах с высоким износом и гибких участках – да. Керамические шланги идеально подходят для замены стальных трубопроводов в местах, где абразивный износ и вибрация являются критическими факторами, в то время как стальные трубы могут по-прежнему использоваться для длинных прямых участков для оптимизации затрат.

В5: Каковы типичные точки отказа обычных шлангов?

О: Традиционные резиновые шланги обычно выходят из строя из-за износа внутренней стенки, расслоения или растрескивания при колебаниях давления. Керамическая футеровка значительно снижает эти риски.

В6: Сложна ли установка по сравнению со стальными трубами?

Нет. Гибкий керамический трубопровод проще в установке благодаря своей гибкости. Он может адаптироваться к неровной местности и динамичным условиям без необходимости сложного выравнивания.

В7: Как выбрать правильный размер шланга?

При выборе следует учитывать расход, концентрацию суспензии, размер частиц и давление в системе. Наша инженерная команда может предоставить индивидуальные рекомендации по выбору размера на основе данных проекта.

В8: Трескается ли керамическая футеровка при изгибе?Нет. Шланг разработан с сегментированной керамической структурой и эластичной резиновой поддержкой, что позволяет ему сохранять целостность при контролируемых условиях изгиба.
