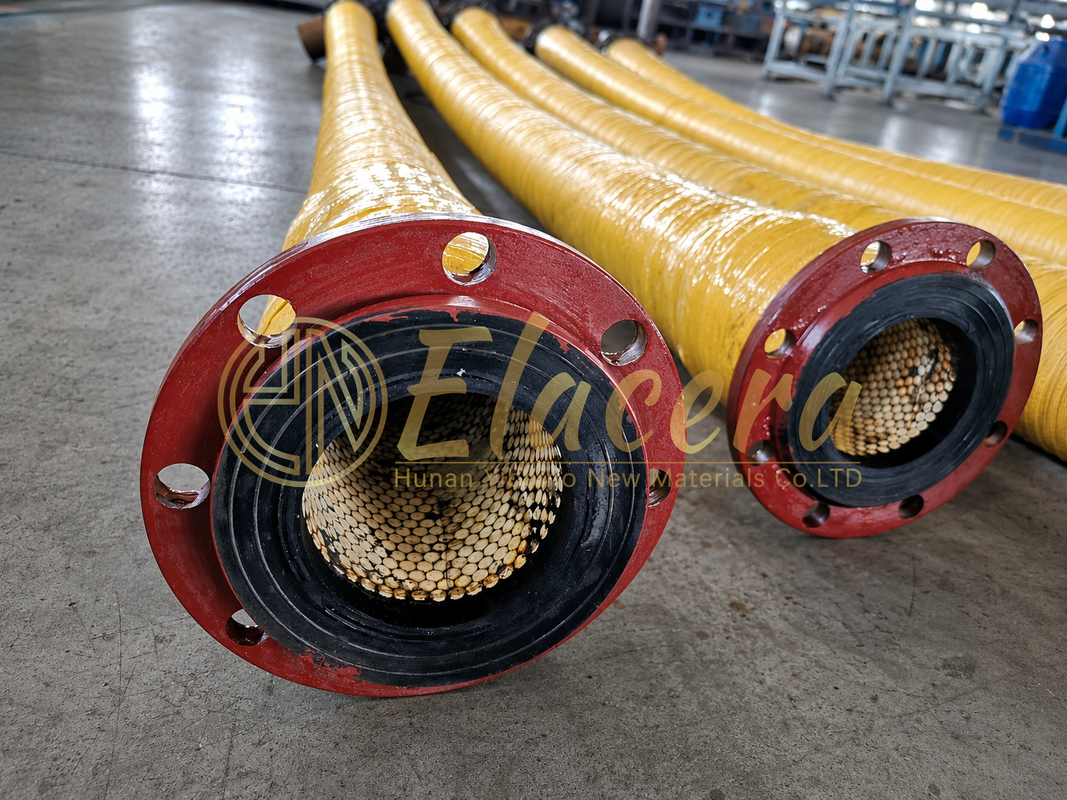

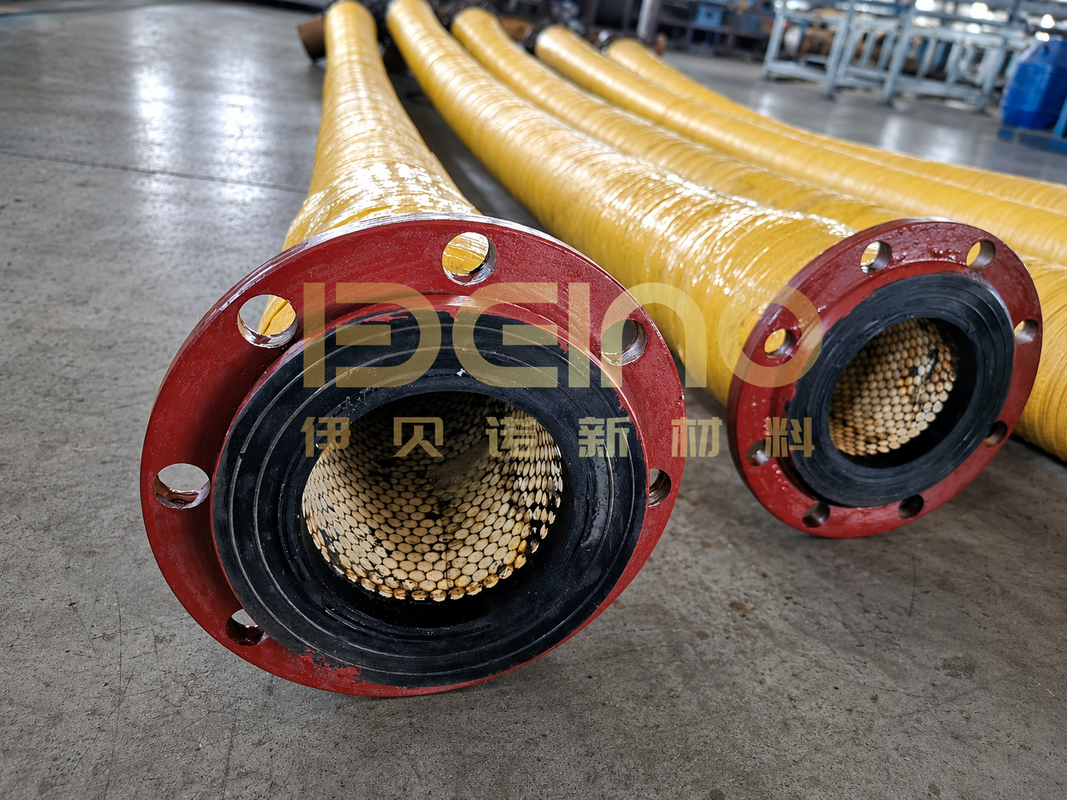

Резиновый шланг с керамической футеровкой для транспортировки абразивного песка в портах

Введение продукта

В порту шланг редко заменяется из-за равномерного износа всей резиновой футеровки. Отказ обычно начинается в одном месте: снаружи изгиба, в области за фланцем или на коротком участке, подверженном концентрированному потоку материала. Как только эта точка износится, линия перекачки остановится, даже если большая часть шланга все еще выглядит пригодной для использования.

Жесткая труба с керамической футеровкой может выдерживать сильный абразивный износ, но она не всегда может компенсировать вибрацию, смещение оси или ограниченное движение оборудования. Обычный резиновый шланг обеспечивает эту гибкость, но оставляет резину непосредственно подверженной воздействию песка. Резиновый шланг Elacera с керамической футеровкой предназначен для мест, где обе проблемы возникают одновременно.

Шланг использует отдельные сегменты высокоглиноземистой керамики, а не единую непрерывную керамическую трубку. Сегменты образуют внутреннюю износостойкую поверхность и поддерживаются резиной, поэтому сборка может изгибаться в пределах допустимого радиуса изгиба. Обычно он используется как целевое гибкое соединение, а не как замена каждой стальной трубе в системе.

Где этот шланг заслуживает своего места

Наиболее эффективное применение — известная точка с высоким износом и гибкостью. Если существующий шланг неоднократно выходит из строя в одном и том же месте, фотографии изношенного внутреннего диаметра и установленного маршрута часто более полезны, чем общее описание материала.

Почему одного DN недостаточно для расчета

Два шланга с одинаковым внутренним диаметром могут требовать совершенно разной конструкции. Напорный шланг для перекачки мокрого песка под положительным давлением — это не то же самое изделие, что вакуумный шланг, используемый для всасывания. Короткий опорный соединитель также отличается от длинного шланга, который должен нести собственный вес между двумя точками.

Для портового обслуживания в первом расчете следует указать, является ли материал сухим или смешанным с водой, максимальный ожидаемый размер частиц, нормальное и максимальное давление, температуру, установленный изгиб, стандарт фланца и воздействие наружной среды. Если требуется всасывание, плавучая служба, буксировка или внешнее армирование, это должно быть указано в начале; эти особенности не являются частью стандартного напорного шланга с керамической футеровкой.

Типовые данные о продукте

Давление, наружный диаметр, вес агрегата и минимальный радиус изгиба определяются для фактического размера. Они должны быть указаны на утвержденном чертеже, а не скопированы с другого диаметра шланга.

Что происходит внутри шланга

Песок, скользящий по резиновому внутреннему диаметру, постепенно удаляет материал. На изгибе частицы продолжают двигаться в исходном направлении и сильнее ударяются о внешний радиус. Редуктор, расположенный выше по потоку локоть или смещенное соединение могут сделать поток еще менее равномерным. Керамический слой обеспечивает материалу твердую износостойкую поверхность, а окружающая резина поддерживает сегменты и поглощает нормальные движения.

Керамика не исправляет плохую установку. Шланг, прогнутый ниже минимального радиуса изгиба, может локально сплющиться, нарушить поток и перегрузить конструкцию. Стягивание смещенных фланцев вместе со шлангом может создать ту же проблему до начала транспортировки.

Шесть деталей, которые необходимо утвердить перед производством

· Четкий внутренний диаметр по всей длине керамической футеровки

· Общая длина и фактический установленный изгиб

· Нормальное давление, максимальное давление и любые требования к испытательному давлению

· Наружный диаметр фланца, схема расположения болтовых отверстий, уплотнительная поверхность и ориентация

· Требования к резине для наружного применения, воздействия масла или химикатов

· Метод поддержки, чтобы вес шланга не несли фланцы

Для замены отправьте технические характеристики старого шланга вместе с фотографиями установки. Если предыдущий шланг изнашивался только с одной стороны, сфотографируйте также фитинг, расположенный выше по потоку; истинная причина может заключаться в пути потока, а не только в марке резины.

Инспекция, упаковка и поставка

Hunan Yibeinuo New Material Co., Ltd. производит износостойкие изделия Elacera с керамической футеровкой по чертежам заказчика. Перед отгрузкой длина шланга, размеры соединений, сверловка фланцев и видимое состояние футеровки проверяются по утвержденному документу. Испытание давлением может быть включено в план инспекции, если это указано в заказе.

Длинные или тяжелые шланги поддерживаются при упаковке, чтобы предотвратить их складывание под недопустимым радиусом. Деревянные ящики или транспортные рамы выбираются в зависимости от размера шланга, веса и способа доставки.

Часто задаваемые вопросы

Можно ли использовать этот шланг для всасывания песка?
Только если он специально разработан и рассчитан на вакуумную работу. Напорный шланг не следует рассматривать как всасывающий.

Может ли он заменить стальную трубу с керамической футеровкой?
Он может заменить отдельные гибкие или смещенные участки. Жесткие прямые участки часто лучше обслуживаются жесткими трубами с керамической футеровкой.

Как определяется минимальный радиус изгиба?
Это зависит от диаметра шланга, расположения керамических сегментов, армирования и длины. Допустимый радиус указан на утвержденном чертеже.

Можете ли вы подобрать существующий фланец?
Да. Отправьте полный чертеж фланца или стандарт, класс давления, наружный диаметр, детали болтовых отверстий и требование к уплотнительной поверхности.

Какой самый быстрый способ получить точный расчет?
Отправьте материал, размер частиц, давление, температуру, внутренний диаметр шланга, длину, установленный изгиб, чертеж фланца и фотографии текущего соединения.

Все еще заменяете тот же шланг?

У вас есть шланг, который постоянно изнашивается в одном и том же месте перекачки в порту? Отправьте Elacera фотографии вышедшего из строя шланга и чертеж соединения. Мы рассмотрим, требуется ли в данном месте гибкий шланг с керамической футеровкой, жесткий износостойкий переходник или другая конструкция.
